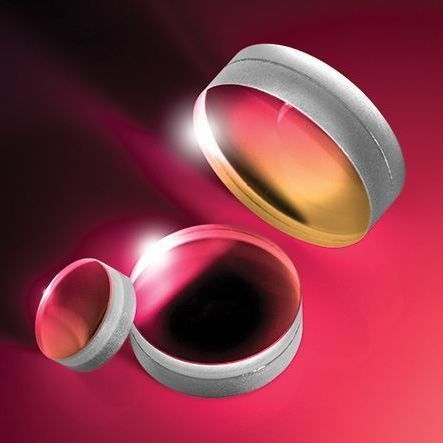

双合透镜 YAG-BBAR

圆柱形消色差用于激光

产品概述
TECHSPEC® YAG-BBAR 涂层胶合消色差双透镜由两个光学元件胶合而成，用于校正轴向球差和色差。YAG-BBAR 宽带抗反射镀膜针对 500–1100 nm 优化，在 532 nm 和 1064 nm 处实现 <0.25% 的绝对反射率。该系列旨在在推荐的可用波长范围内将多色光照明的斑点尺寸最小化，也可用于聚焦 Nd:YAG 激光（尤其是带有对准光束的系统）。

要点

• YAG-BBAR 宽带 AR 涂层，覆盖 500–1100 nm
• 在 532 nm 和 1064 nm 处优化至 <0.25% 绝对反射率
• 作为带空气间隙聚焦双透镜的低成本替代方案

常见规格（选项）

• 中心精度（角分）： <1
• 倒角：按需保护
• 焦距公差：±1%
• 焦距标称波长：587.6 nm
• 表面质量：40-20
• 涂层：YAG-BBAR（500–1100 nm）
• 功率畸变 (P-V) @ 632.8 nm：1.5 λ
• 不规则度 (P-V) @ 632.8 nm：λ/4
• 可用波长范围：500–1100 nm

典型应用

• 需要最小化斑点尺寸的多色聚焦应用
• 聚焦 Nd:YAG 激光及激光系统（包括对准光束）
• 需要从可见光到近红外的宽带 AR 性能的光学系统

技术特性 / 规格

• 配置：胶合消色差双透镜（两个光学元件胶合）
• 涂层详情：YAG-BBAR，针对 500–1100 nm 优化；在 532 nm 和 1064 nm 处 <0.25% 绝对反射率
• 透射：500–1100 nm 范围的宽带透射
• 焦距标称波长：587.6 nm
• 焦距公差：±1%
• 中心精度：<1 arcmin
• 表面质量：40-20（划痕/凹点）
• 功率畸变 (P-V) @ 632.8 nm：1.5 λ
• 不规则度 (P-V) @ 632.8 nm：λ/4
• 倒角：按需保护
