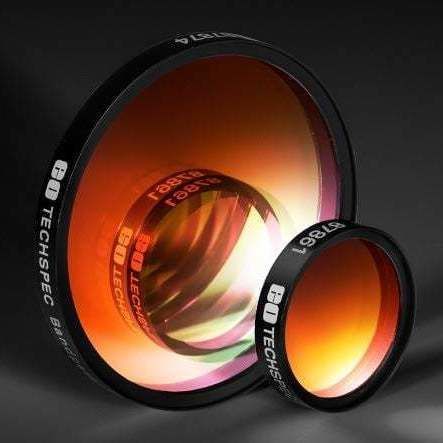

带通光学过滤器 #86-966

玻璃机器视觉系统用于显微镜检查

产品概述
TECHSPEC® 硬涂层 OD 4.0 50 nm 带通滤光片，适用于机器视觉检测、荧光显微镜及各类生物技术/分析仪器的成像应用。该单基板硬涂层结构在带外提供深度阻断，在带内保持较高透过率，有助于提高信噪比。

主要特性

• 高透过率且带外深度阻断（平均 OD ≥4.0）
• 标称带宽 50 nm（系列常见规格：约45 nm）
• 提供可见光（VIS）和红外（IR）中心波长及多种直径
• 硬涂层结构实现更陡的光谱斜率和稳定性能

性能说明
该系列滤光片以光谱性能为优化目标，并非针对高激光损伤阈值（LIDT）。典型 LIDT：约 1 J/cm2 @ 532 nm，10 ns。

通用规格

• 结构：安装于黑色阳极氧化环；安装厚度 5.0 ±0.1 mm
• 入射角：0°（名义值）
• 光学密度（平均）：≥4.0
• 基板：光学玻璃；涂层：硬涂层；表面质量：80-50
• 带宽（FWHM）：系列标称 50 nm（表格常见值 45 nm）
• 阻断范围（示例）：200–1200 nm
• 耐久性：粘附/耐磨/清洁符合 MIL-PRF-13830B 和 MIL-C-48497A；环境耐久性符合 MIL-STD-810H（湿度、温度）

应用

• 机器视觉检测
• 荧光显微镜
• 需要提高信噪比的生物技术与分析仪器

附加信息
安装式 TECHSPEC® 滤光片的支架侧面带有箭头，指示带涂层的一面（S1）；相对面（S2）通常施加抗反射（AR）涂层。该系列提供多种中心波长和直径，以满足成像系统要求。

技术规格

• 系列：TECHSPEC® Hard Coated Bandpass Filters
• 典型 LIDT：约 1 J/cm2 @ 532 nm，10 ns
• 安装厚度：5.0 ±0.1 mm；表面质量 80-50
