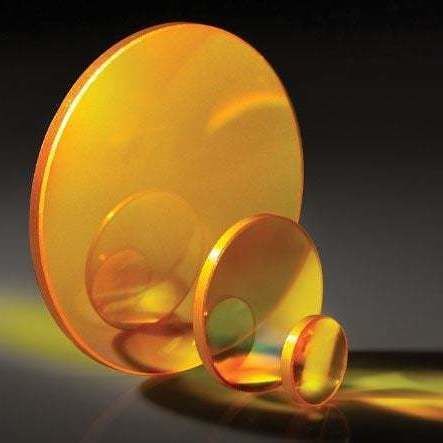

平凸透镜 #11-409

硒化锌红外用于热感成像

概述
TECHSPEC® 硒化锌 (ZnSe) 平凸（PCX）透镜用于中波和长波红外波段的聚焦与准直。由 Coherent® 制造，采用红外级 ZnSe 材料，在 10.6 µm 处体吸收系数 <0.0005 cm^-1。可选无镀膜或多种宽带抗反射（AR）涂层（示例：3–12 µm 双频带，8–12 µm 为 CO2 激光器和热像机优化）。有效焦距覆盖 12.7 mm 至 250 mm，提供三种直径家族选项。

主要特性

• Edmund Optics® 设计，Coherent® 制造
• 优质 ZnSe 基板，低体吸收
• 可提供无镀膜或宽带 AR 涂层选项（示例：BBAR 3000–12000 nm，BBAR 8000–12000 nm）

技术信息（涂层 / 透射要点）
AR 涂层硒化锌
ZnSe 加 BBAR 涂层的典型设计范围及透射示例（0° 入射）：

• BBAR (3000–12000 nm)：Ravg < 5.0% @ 3–12 µm
• BBAR (8000–12000 nm)：Ravg ≤ 0.5% @ 8–12 µm

特殊处理
为避免损伤并保证长期性能，这些光学元件需要特殊处理。请按制造商建议正确清洁和存放。硒化锌为有毒材料；请佩戴橡胶或塑料手套等适当个人防护装备以避免污染，并遵循当地安全规范。

备注

• II-VI Incorporated 现为 Coherent Corp.

技术规格

• 基板：Coherent® Infrared ZnSe
• 体吸收系数：<0.0005 cm^-1 @ 10.6 µm
• 表面质量：40-20
• 表面粗糙度：<50 Å RMS
• 不规则度 (P-V) @ 10.6 µm：<λ/20
• 像差 (P-V) @ 10.6 µm：λ/10
• 像差 (P-V) @ 632.8 nm：λ
• 涂层选项：无镀膜或多种宽带抗反射涂层（示例：3–12 µm，8–12 µm）
• 直径选项：三种直径（家族）
• 有效焦距范围：12.7 mm 至 250 mm（视库存型号而定）
• 处理：必要时配保护倒角；因材料有毒建议使用个人防护装备并采取特殊处理措施
