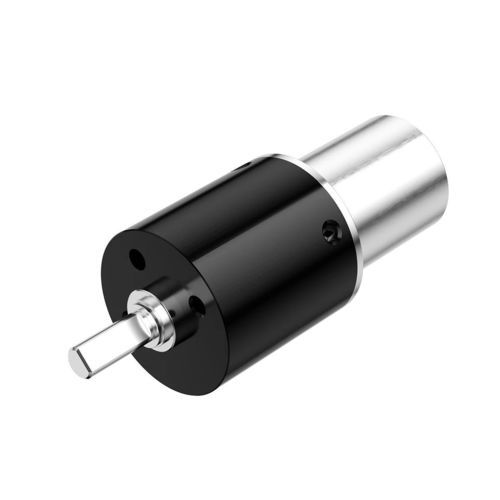

直流减速电机 PG-P16

行星同轴1-5Nm

产品概述
PG-P16 粉末冶金齿轮电机是一款紧凑型 16 毫米行星传动解决方案，面向需要兼顾扭矩能力、紧凑安装和可靠机械传动的小型驱动系统。提供 1–4 级配置，最大瞬时扭矩可达 15 kgf·cm。可与多种指定电机集成，支持设计与制造定制。

主要特性

• 16 毫米粉末冶金齿轮电机
• 最大瞬时扭矩 15 kgf·cm
• 行星齿轮结构
• 1–4 级

参数（表）
PG-P16
齿轮级数: 1 | 2 | 3 | 4
传动比: 4,6 | 16,24,36 | 64,96,144,216 | 256,384,576,864,1296
齿轮长度 (mm): 11.5 | 14.8 | 18.1 | 21.4
最大允许连续扭矩 (kgf·cm): 2 | 4 | 8 | 10
最大允许瞬时扭矩 (kgf·cm): 3 | 5 | 12 | 15
效率 (%): 90 | 81 | 73 | 65
电机长度: 取决于指定电机
外径: 16 mm
齿轮箱类型: 行星结构
输出轴材料: 不锈钢
输出轴轴承类型: 油浸轴承
齿轮材料: 铁基粉末冶金、塑料、金属
外壳材料: 金属
工作湿度: 20%–85% RH
工作温度: -30°C–+100°C
可定制（设计与制造）

技术规格

• 型号: PG-P16
• 外径: 16 mm
• 齿轮级数: 1–4
• 传动比（按级）: 4,6; 16,24,36; 64,96,144,216; 256,384,576,864,1296
• 齿轮长度 (mm) 按级: 11.5 / 14.8 / 18.1 / 21.4
• 最大连续扭矩 (kgf·cm) 按级: 2 / 4 / 8 / 10
• 最大瞬时扭矩 (kgf·cm) 按级: 3 / 5 / 12 / 15
• 效率 (%) 按级: 90 / 81 / 73 / 65
• 输出轴: 不锈钢
• 输出轴轴承: 油浸轴承
• 齿轮材料: 铁基粉末冶金、塑料、金属
• 外壳: 金属
• 工作湿度: 20%–85% RH
• 工作温度: -30°C–+100°C
• 定制: 提供设计与制造
