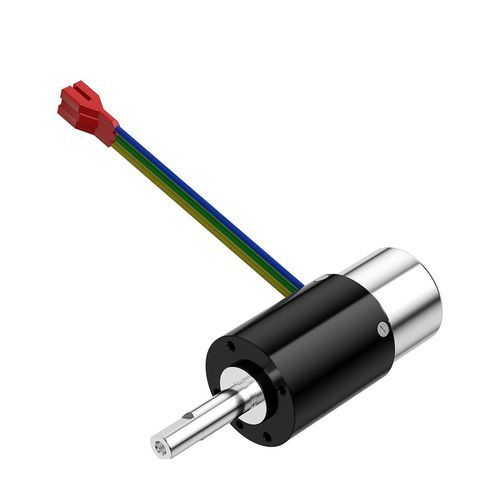

直流减速电机 PG-P32

行星同轴嵌入式

产品概述

PG-P32 粉末冶金齿轮电机为 32 mm 行星齿轮减速电机，设计用于需要高扭矩密度和可靠机械支撑的紧凑型传动组件。连续扭矩可达 80 kgf·cm，瞬时（峰值）扭矩可达 120 kgf·cm。输出轴为不锈钢并由滚珠轴承支撑。电机与齿轮箱一体化的结构适用于机器人、自动化设备和智能运动系统。

主要特性

• 瞬时扭矩容量 120 kgf·cm
• 32 mm 一体化行星齿轮电机设计
• 输出由滚珠轴承支撑
• 不锈钢输出轴

参数（表）
PG-P32
齿轮级数：1 | 2 | 3 | 4
齿轮比：4.6 | 16，24，36 | 64，96，144，216 | 256，384，576，864，1296
齿轮长度（mm）：29.1 | 39.1 | 49.1 | 59.1
最大允许连续扭矩（kgf·cm）：7.5 | 40 | 70 | 80
最大允许瞬时扭矩（kgf·cm）：11 | 60 | 100 | 120
效率（%）：90 | 81 | 73 | 65
电机长度：取决于所指定电机
外径：32 mm
齿轮箱类型：行星结构
输出轴材料：不锈钢
输出轴轴承类型：滚珠轴承
齿轮材料：铁基粉末冶金、塑料、金属
壳体材料：金属
工作湿度：20%–85% 相对湿度
工作温度：-30°C 至 +100°C
可定制：可提供设计与制造定制

技术规格

• 型号：PG-P32（外径 32 mm）
• 齿轮箱类型：行星结构
• 可用齿轮级数：1、2、3、4
• 可用齿轮比（示例）：4.6；16、24、36；64、96、144、216；256、384、576、864、1296
• 各级齿轮长度（mm）：29.1（1 级）、39.1（2 级）、49.1（3 级）、59.1（4 级）
• 最大连续扭矩：根据级数可达 80 kgf·cm
• 最大瞬时扭矩：根据级数可达 120 kgf·cm
• 效率范围：90%（1 级）至 65%（4 级）
• 输出轴：不锈钢，滚珠轴承支撑
• 齿轮材料：铁基粉末冶金、塑料、金属
• 壳体材料：金属
• 工作湿度：20%–85% 相对湿度
• 工作温度：-30°C 至 +100°C
• 电机长度：取决于所指定电机（一体化设计）
• 可定制：可提供设计与制造定制
