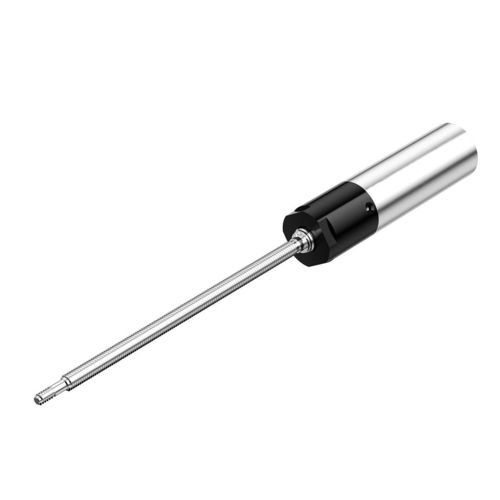

直流减速电机 PG-P12

行星同轴0.2-0.5Nm

概述
PG-P12 是一款 12 mm 行星齿轮电机，采用粉末冶金齿轮和油浸式输出轴承。该紧凑传动解决方案提供 1–4 级行星结构、传动比范围 4.6 至 1296，最大允许瞬时扭矩可达 4.5 kgf·cm。工作温度范围：-30°C 至 +100°C。典型应用包括机器人割草机、园林机器人、服务机器人和智能家居设备。可提供设计与制造定制服务。

主要特性

• 12 mm 微型行星齿轮电机
• 粉末冶金齿轮技术
• 油浸输出轴承
• 最大瞬时扭矩可达 4.5 kgf·cm
• 可选 1–4 级行星结构与多种传动比

参数表

• 齿轮级数：1 | 2 | 3 | 4
• 传动比：4.6（1 级）；16、24、36（2 级）；64、96、144、216（3 级）；256、384、576、864、1296（4 级）
• 齿轮长度（mm）：12.4 | 16.2 | 20 | 23.8
• 最大允许连续扭矩（kgf·cm）：0.5 | 1 | 2 | 3
• 最大允许瞬时扭矩（kgf·cm）：0.8 | 1.5 | 3 | 4.5
• 效率（%）：90 | 81 | 73 | 65
• 电机长度：依所指定电机而定
• 外径：12 mm
• 齿轮箱类型：行星结构
• 输出轴材质：不锈钢
• 输出轴轴承：油浸轴承
• 齿轮材料：铁基粉末冶金、塑料、金属
• 外壳材料：金属
• 工作湿度：20%–85% 相对湿度
• 工作温度：-30°C–+100°C
• 可定制：提供设计与制造选项
• 3D 模型：产品页面提供 GLB 文件

技术规格

• 型号：PG-P12
• 外径：12 mm
• 可用齿轮级数：1、2、3、4
• 可用传动比：详见参数表
• 齿轮长度：12.4 / 16.2 / 20 / 23.8 mm
• 最大连续扭矩：0.5 / 1 / 2 / 3 kgf·cm
• 最大瞬时扭矩：0.8 / 1.5 / 3 / 4.5 kgf·cm
• 效率：90% / 81% / 73% / 65%
• 齿轮箱类型：行星齿轮箱
• 输出轴材质：不锈钢
• 输出轴承：油浸式
• 齿轮材料：铁基粉末冶金、塑料、金属
• 外壳材料：金属
• 工作温度：-30°C 至 +100°C
• 工作湿度：20%–85% 相对湿度
• 可定制：可提供设计与制造服务
• 应用：机器人割草机、园林机器人、智能机器人、智能家居设备
