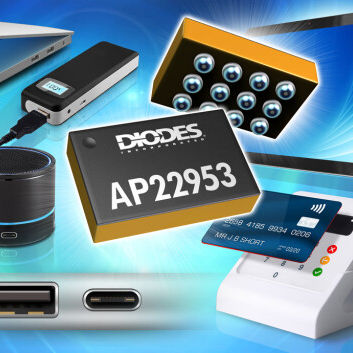

ESD开关 AP22953

功率

用于VBC线路的开关，具有过压、浪涌和ESD保护功能 AP22953器件是用于USB 2.0/3.0/Type-C连接器VBUS线路保护的单芯片解决方案。双向MOSFET开关确保充电和主机模式下的正常电流，同时保护内部电路免受VBUS_CON引脚过压条件的影响。在VBUS_CON引脚，该器件具有高达30V的过压保护。在#EN引脚被拉低后，AP22953在通过软启动延迟打开MOSFET之前会计数20ms。#ACK引脚表明MOSFET已完全打开。 AP22953的典型应用接口是USB连接器的VBUS线。AP22953的典型终端设备包括智能手机、平板电脑、可穿戴设备和电子销售点（EPOS）系统。AP22953也可用于其他使用5V电源轨接口的设备。 过热保护在145℃（典型值）时关闭开关。AP22953采用晶圆级芯片规格W-WLB2013-12 1.988mm x 1.288mm x 0.64mm封装，背面有层压板。 智能手机 平板电脑 可穿戴设备 电子销售点（EPOS）系统 浪涌保护 IEC61000-4-5 >100V 集成39mΩ（典型值）N-沟道MOSFET开关 在VBUS_CON上的过压保护（OVP）高达30VDC 集成的输入启用和状态输出信号 过温保护(OTP) ESD保护 人体模型 >4kV 充电设备模型 >1kV IEC61000-4-2空气放电>15kV IEC61000-4-2 接触放电 >15kV 完全无铅并符合RoHS标准 不含卤素和锑。"绿色 "设备
