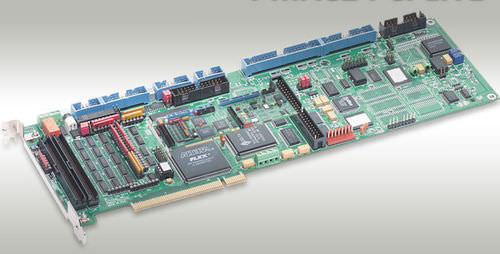

8轴运动控制卡 PMAC2 PCI LITE

伺服发动机步进式嵌入式

PMAC2 PCI轻是委员会PMAC2家庭的亲属为接口优选的对三或四sinewave或直接脉冲宽度调制伺服驱动和对脉冲和方向步进驱动。它有伺服接口电路四种渠道，但是它的软件有能力在控制上八个轴。为PMAC2 PCI写的节目轻是与PMAC2个人计算机和微型的PMAC2。 PMAC2 PCI轻是一个大型PCI公共汽车扩充卡。个人计算机可能沟通到PMAC通过PCI槽孔或通过数据通信串口协议或RS-422连续端口，如果独立操作(即没有个人计算机)渴望。 硬件特点 40个MHz DSP563xx CPU 128K x 24零等待状态近程攻击活跃记忆 用户备份和固件的512K x 8闪存 最新的被发布的固件版本(要求V1.17或更新的固件) RS-232/422串行接口，33 MHz PCI (个人计算机)总线接口 四种渠道轴接口电路，其中每一个包括： 三个产品命令信号集合，构形作为： 1) 对外在DACs，1个脉冲和方向的两条串行数据小河 2) 三个脉冲宽度调制顶和底部对 3渠道差别/单端的编码器输入 九面输入旗子，两面产品旗子 对两个外在连续ADCs，8的接口对18位 两种渠道补充接口电路，其中每一个包括： 1) 2渠道差别/单端的编码器输入 2) 一个产品命令信号集合 脉冲&方向或脉冲宽度调制顶和底部对 显示，muxed输入/输出，直接输入/输出接口口岸 缓冲的扩展口岸 与± 100 ppm准确性的时钟水晶 PID/notch/feedforward伺服算法 一年的保单从发货日期
