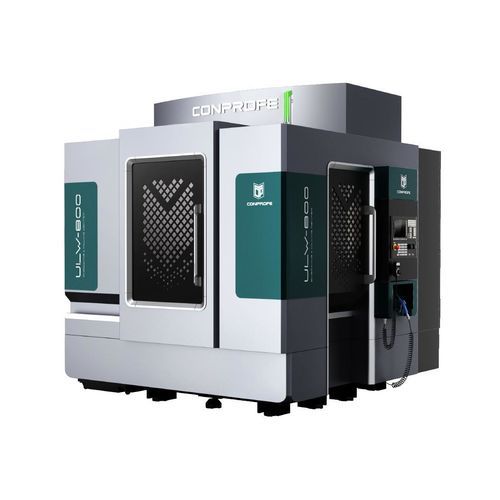

3轴加工中心 ULW-800立式用于玻璃用于陶瓷
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 轴数量
- 3轴
- 卧式／立式
- 立式
- 加工材料
- 铝合金用, 用于碳化硅, 碳纤维增强复合材料, 用于玻璃, 用于陶瓷, 蓝宝石
- 主轴头
- HSK A-63
- 工具数量
- 24工具, 20工具
- 相关功能
- 切割, 蚀刻
- 应用
- 小型零件生产
- 其他特性
- 高性能, 高速, 高精度, 超声波, 微加工
- X轴
800 mm
(31.5 in)- Y轴
800 mm
(31.5 in)- Z轴
350 mm
(13.78 in)- 转速
最少: 18,000 rpm
(113,097 rad.min-1)最多: 50,000 rpm
(314,159 rad.min-1)- 输出功率
6 kW, 7.5 kW
(8.16 hp, 10.2 hp)- X轴进给速度
10 m/min
- Y轴进给速度
10 m/min
- Z轴进给速度
10 m/min
- 最大台面负荷
1,000 kg
(2,205 lb)- 放置精度
0.005 mm
(0.0002 in)- 重复精度
0.003 mm
(0.00012 in)- 总重量
9,000 kg
(19,841.6 lb)- 整体长度
2,990 mm
(117.7 in)- 整体宽度
2,935 mm
(115.6 in)- 总高度
2,875 mm
(113.2 in)
产品介绍
产品概述
产品亮点
门式机架结构，具备高稳定性，移动部件轻量化以提升机床动态性能与加工精度。
基于有限元（FEM）的热对称设计，有效降低长期运行中的热变形影响。
采用具有良好减振性能的铸铁件，以保证优异的动态切削表现与稳定性。
床身结构通过FEM持续优化以提升刚性。
集成自主超声加工系统，解决陶瓷、蓝宝石、玻璃、碳化硅等难加工材料的加工问题。
高转速超声主轴提供多种转速配置。
定位与重复定位稳定可靠，适用于精密生产。
可选低温或MQL冷却方案以实现无污染加工。
超声加工的独特优势
应用案例
技术参数
- 智能超声加工系统，面向难切削及脆性材料的加工
- 可选超临界二氧化碳（ScCO2）主轴贯通式低温冷却系统及MQL冷却系统，实现清洁加工
- 高速超声电主轴（根据配置速比为18,000–50,000 rpm）
- 可选两种丝杠导向防护以适配硬脆材料与金属材料的加工需求
- 定位精度5 μm，重复定位精度3 μm，满足高精度加工要求
- 铸铁与铝材双层工作台设计，兼顾刚性与防锈性能
- 可扩展刀库（盘式或链式）
产品亮点
门式机架结构，具备高稳定性，移动部件轻量化以提升机床动态性能与加工精度。
基于有限元（FEM）的热对称设计，有效降低长期运行中的热变形影响。
采用具有良好减振性能的铸铁件，以保证优异的动态切削表现与稳定性。
床身结构通过FEM持续优化以提升刚性。
集成自主超声加工系统，解决陶瓷、蓝宝石、玻璃、碳化硅等难加工材料的加工问题。
高转速超声主轴提供多种转速配置。
定位与重复定位稳定可靠，适用于精密生产。
可选低温或MQL冷却方案以实现无污染加工。
超声加工的独特优势
- 刀具端超声振动（15–70 kHz）
- 抑制微裂纹产生
- 降低切削力，提高加工效率
- 延长刀具寿命
- 减少工件毛刺
- 改善表面质量
应用案例
- 硬脆材料（陶瓷、蓝宝石、玻璃、碳化硅等）的高精度高效率加工
- 碳纤维复合材料与高温合金（如钛合金）等材料的加工
- 小型零件加工与微孔钻削
技术参数
- 型号：ULW-800A | B | C
- X/Y/Z 行程：800×800×350 mm
- 工作台尺寸：850×850 mm
- 工作台最大承载：1000 kg
- 主轴直径：Ø100 | Ø120 | Ø150 mm
- 主轴最高转速（短时）：40,000 | 30,000 | 18,000/24,000 rpm（根据型号）
- 主轴最高转速（长期）：32,000 | 24,000 | 14,400/19,200 rpm（根据型号）
- 额定电机功率：6 kW | 7.5 kW | 15/20 kW（A63 可选）
- X/Y/Z 快速移动速度：24/24/24 m/min
- X/Y/Z 最大进给速度：10/10/10 m/min
- 定位精度：0.005 mm（5 μm）
- 重复定位精度：0.003 mm（3 μm）
- 刀库类型：盘式或链式；容量20–24 支刀
- 整机重量（含附件）：约9,000 kg
- 机床外形（L×W×H）：2,990×2,935×2,875 mm
- CNC 控制器：SIEMENS 828D-280
- 防护：三层防护
