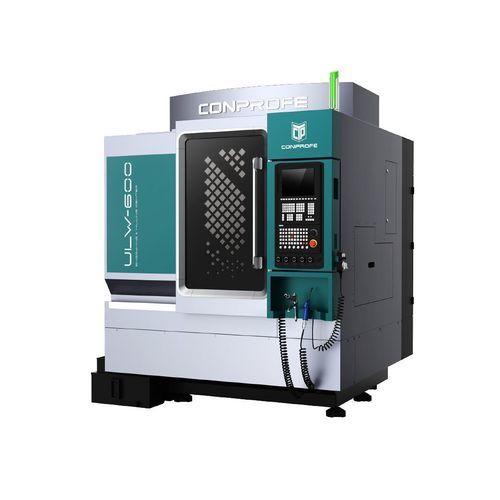

3轴加工中心 ULW-600

立式用于玻璃用于陶瓷

产品概述

• 配备自主研发的智能超声加工系统，解决难加工材料的加工问题
• 可选超临界二氧化碳（ScCO2）贯通主轴冷却系统及MQL冷却系统，实现清洁加工
• 高速超声电主轴（18,000–50,000 rpm）
• 可选两种丝杠导轨防护以满足脆性材料与金属材料的加工需求
• 高精度定位：5 μm；重复定位精度：3 μm
• 铸铁与铝材双层工作台设计，兼顾防锈性与工件台刚性
• 可扩展的伞形刀库

产品亮点
龙门式机架结构保证卓越的稳定性，移动部件轻量化以提升机床动态性能与加工精度。
经有限元（FEM）设计的热对称结构，有效降低热变形影响，保障长期精度与刚性。
采用具有良好阻尼性能的铸铁件，提供优异的动态切削性能与可靠性。
通过FEM持续优化床身刚性，实现最佳结构设计。

超声优势
智能超声加工系统提高难加工材料的可加工性。
高速超声主轴支持微细加工与高频振动调制。
定位精度5 μm、重复精度3 μm，确保稳定高精度加工。
可选ScCO2贯通主轴冷却与MQL系统，支持清洁加工并改善表面完整性。
刀具端高频超声振动（15–70 kHz）带来：1）减少微裂纹；2）降低切削力并提高加工效率；3）延长刀具寿命；4）减少毛刺；5）改善表面质量。

应用案例
适用于硬脆材料（陶瓷、蓝宝石、玻璃、碳化硅等）、碳纤维复合材料、高温合金（如钛合金）及其他难加工材料的高精度高效率加工。
适合小零件加工及微孔钻削，满足严格公差和优良表面质量要求。

技术参数
项次: ULW-600A | B | C | 单位
X/Y/Z 行程: 600×500×300 | mm
工作台尺寸: 620×560 | mm
工作台最大承载: 300 | kg
超声主轴: 标配 | /
主轴直径: ⌀100 | ⌀120 | ⌀150 | mm
主轴最高转速（短时）: 40,000 | 30,000 | 18,000/24,000 (A63 可选) | rpm
主轴最高转速（持续）: 32,000 | 24,000 | 14,400/19,200 (A63 可选) | rpm
额定电机功率: 6｜7.5｜Y:15 Δ:20｜20 (A63 可选) | kW
X/Y/Z 快速移动速度: 15/15/15 | m/min
X/Y/Z 最大进给速度: 10/10/10 | m/min
X/Y/Z 位置精度: 0.005 | mm
X/Y/Z 重复精度: 0.003 | mm
刀库类型: 伞形刀库 | /
刀具容量: 15 | 13 | 9 | 把数
总重（含附件）: 5,000 | kg
整机尺寸（L×W×H）: 1,850×2,100×2,395 | mm
CNC 控制器: SIEMENS 828D-280 | /
防护: 三层防护 | /

规格 / 技术参数

• X/Y/Z 行程：600×500×300 mm
• 工作台尺寸：620×560 mm
• 工作台最大承载：300 kg
• 超声主轴：标配
• 主轴直径：⌀100 / ⌀120 / ⌀150 mm
• 主轴最高转速（短时）：最高 40,000 / 30,000 / 18,000–24,000 rpm
• 主轴最高转速（持续）：最高 32,000 / 24,000 / 14,400–19,200 rpm
• 额定功率：6 / 7.5 / Y:15 Δ:20 / 20 kW（A63 可选）
• X/Y/Z 快速速度：15/15/15 m/min
• 最大进给速度：10/10/10 m/min
• 位置精度：0.005 mm
• 重复精度：0.003 mm
• 刀库：伞形，容量 15 / 13 / 9 把
• 总重（含附件）：5,000 kg
• 整机尺寸（L×W×H）：1,850×2,100×2,395 mm
• CNC 控制器：SIEMENS 828D-280
• 防护：三层防护
