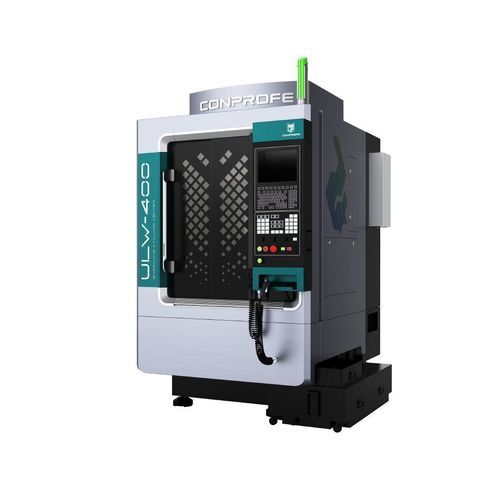

3轴加工中心 ULW-400

立式用于玻璃用于陶瓷

概述

• 配备自主研发的智能超声波加工系统，应对难切削材料的加工挑战
• 可选超临界二氧化碳（ScCO2）主轴贯通冷却的低温冷却系统和MQL冷却系统，实现更清洁的加工
• 高速（18,000–50,000 rpm）超声电主轴
• 可选两种丝杠导轨防护，以满足硬脆材料与金属材料的加工需求
• 稳定的高精度加工，定位精度5 μm，重复定位精度3 μm
• 铸铁与铝材组成的双层工作台设计，兼顾防锈性和工作台刚性
• 可扩展刀库

产品亮点

• 门式框架结构，稳定性高，运动部件轻量化，提升机床精度和动态性能
• 通过有限元分析（FEM）设计的热对称结构，有效降低热变形影响，保证长期高刚性
• 采用具有优良减振特性的铸铁，提供出色的动态切削性能、稳定性与可靠性
• 通过 FEM 持续优化床身结构刚性，达到最优设计
• 超声加工的独特优势——作用于刀具端的高频超声振动（15–70 kHz）：抑制微裂纹；降低切削力并提高加工效率；延长刀具寿命；减少工件毛刺；改善表面质量
• 机床采用 SIEMENS CNC 控制器并配备 LMS 振动噪声测试系统

应用案例
适用于硬脆材料（陶瓷、蓝宝石、玻璃、碳化硅等）、碳纤维复合材料、难削合金（钛合金等）及其他难切削材料的高精度、高效率加工；适用于小型零件加工和微孔钻削。

技术参数
项目: ULW-400A | B | C
X/Y/Z行程: 400*400*150 mm
工作台尺寸: 400*400 mm
工作台最大承载: 100 kg
超声主轴: 标配
主轴直径: ⌀80 | ⌀80 | ⌀100 mm
主轴最高转速（短时）: 40,000 | 50,000 | 40,000 rpm
主轴最高转速（长期）: 32,000 | 40,000 | 32,000 rpm
额定电机功率: 3.7 | 3.7 | 6 kW
X/Y/Z轴快移速度: 15/15/15 m/min
X/Y/Z轴最大进给速度: 10/10/10 m/min
X/Y/Z轴定位精度: 0.005 mm
X/Y/Z轴重复精度: 0.003 mm
刀库类型: 伞型刀库
刀具容量: 12 | 13 | 11（刀具数）
总重（含配件）: 2,100 kg
机器尺寸（LxWxH）: 1,245x1,750x2,130 mm
CNC控制器: SIEMENS 828D-280
防护: 三层防护

技术规格

• 型号: ULW-400
• X/Y/Z 行程: 400*400*150 mm
• 工作台尺寸: 400*400 mm
• 工作台最大承载: 100 kg
• 主轴直径选项: ⌀80 或 ⌀100 mm
• 主轴最高转速（短时）: 最高可达 50,000 rpm（视型号而定）
• 主轴最高转速（长期）: 最高可达 40,000 rpm（视型号而定）
• 额定电机功率: 3.7 kW 或 6 kW（视型号而定）
• 快移速度（X/Y/Z）: 15 m/min；最大进给速度（X/Y/Z）: 10 m/min
• 定位精度: 0.005 mm；重复精度: 0.003 mm
• 刀库类型: 伞型；容量 11–13 把刀（视型号而定）
• 总重（含配件）: 2,100 kg
• 占地（LxWxH）: 1,245 x 1,750 x 2,130 mm
• CNC 控制器: SIEMENS 828D-280
• 防护: 三层防护
