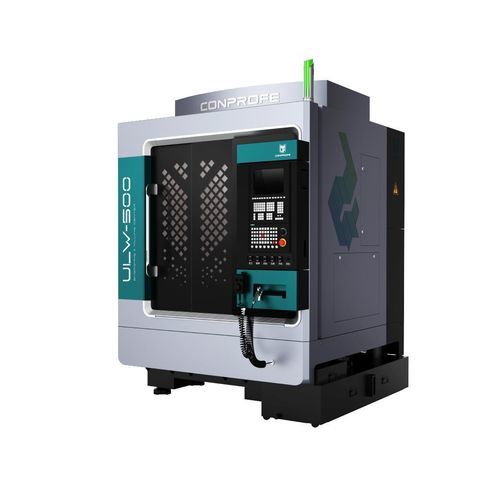

3轴加工中心 ULW-500

立式用于玻璃用于陶瓷

产品概述

• 配备自研智能超声波加工系统，应对难切削材料的加工挑战
• 可选超临界二氧化碳（ScCO2）主轴贯通冷却低温系统及MQL冷却系统，实现清洁加工
• 高速超声电主轴（18,000–50,000 rpm）
• 两种丝杠导轨保护可选，以满足硬脆材料和金属材料的加工需求
• 稳定的高精度加工，定位精度5μm，重复定位精度3μm
• 铸铁与铝材双层工作台设计，兼顾防锈性与工作台刚性
• 可扩展刀库

产品亮点
门式机架结构，整体稳定性高，运动件轻量化，提升机床精度与动态性能。
基于有限元分析（FEM）设计的热对称结构，有效降低热变形影响，保证长期精度所需的高刚性。
采用振动阻尼性能优异的铸铁，具有出色的动态切削性能、稳定性与适用性。
通过FEM持续优化床身刚性，达到结构设计的最优状态。

主要功能优势

• 自研智能超声波加工系统，专用于难切削材料加工
• 高速超声电主轴（18,000–50,000 rpm）
• 稳定的高精度加工：定位精度5μm，重复定位精度3μm
• 可选ScCO2主轴贯通冷却低温系统与MQL冷却系统，实现更清洁的加工工艺
• 超声波加工独特优势（刀具端振动15–70 kHz）：抑制微裂纹；降低切削力；提高加工效率与刀具寿命；减少毛刺；提升表面质量

应用案例
适用于硬脆材料（陶瓷、蓝宝石、玻璃、碳化硅等）、碳纤维复合材料、超合金（如钛合金）等难切削材料的高精度、高效率加工；也适用于小零件加工与微孔钻削。

技术参数
Item | ULW-500A | B | C | Unit
X/Y/Z-Axis Travel | 500*400*300 | | | mm
Worktable Dimension | 500*400 | | | mm
Max. Load of Worktable | 200 | | | kg
Ultrasonic Spindle | Standard | | | /
Spindle Diameter | ⌀100 | ⌀120 | | mm
Max. Spindle Speed (Short-Duration) | 40,000 | 30,000 | | rpm
Max. Spindle Speed (Long-Duration) | 32,000 | 24,000 | | rpm
Rated Motor Power | 6 | 7.5 | | kW
X/Y/Z-Axis Rapid Speed | 15/15/15 | | | m/min
X/Y/Z-Axis Max. Feed Speed | 10/10/10 | | | m/min
X/Y/Z-Axis Positioning Accuracy | 0.005 | | | mm
X/Y/Z-Axis Repeatability | 0.003 | | | mm
Tool Magazine Type | Umbrella Type | | | /
Tool Holding Capacity | 14 | 12 | | No. of Tools
Total Weight (incl. Accessories) | 3,500 | | | kg
Machine Size (LxWxH) | 1,650x1,880x2,405 | | | mm
CNC Controller | SIEMENS 828D-280 | | | /
Protection | Three-Layer Protection | | | /

特性 / 技术规格

• 型号：ULW-500
• X/Y/Z轴行程：500 x 400 x 300 mm
• 工作台尺寸：500 x 400 mm
• 工作台最大承载：200 kg
• 主轴直径：⌀100 / ⌀120 mm
• 主轴最高转速（短时）：40,000 / 30,000 rpm
• 主轴最高转速（长时）：32,000 / 24,000 rpm
• 额定电机功率：6 / 7.5 kW
• X/Y/Z轴快速移动速度：15 m/min
• X/Y/Z轴最大进给速度：10 m/min
• 定位精度：0.005 mm
• 重复定位精度：0.003 mm
• 刀库：伞型，容量 14 / 12 把刀
• 总重（含附件）：3,500 kg
• 机器尺寸（长x宽x高）：1,650 x 1,880 x 2,405 mm
• CNC 控制器：SIEMENS 828D-280
• 防护：三层防护
