LIDAR机载激光雷达传感器 / 高解析度 AlphaAir 6

轻型3D染色体图谱绘制

概述

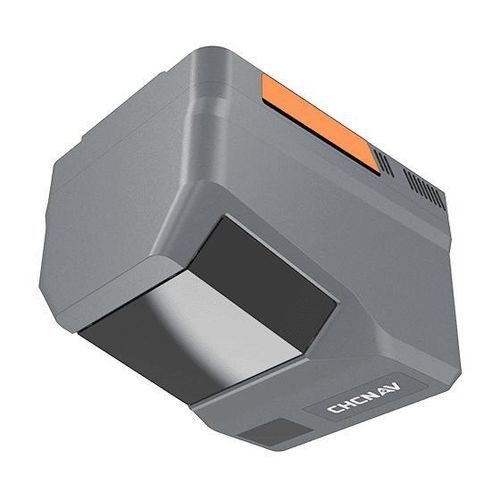

CHCNAV AlphaAir 6（AA6）是一款用于复杂地形和大起伏区域的机载高密度长距测绘的LiDAR系统。其将棱镜式长距激光扫描、高性能IMU（500 Hz）与第5代实时波形处理（RWP）相结合，以提升穿透能力、点云完整性和制图精度。提供单摄像头（AA6）和双摄像头（AA6D）配置，便于与多旋翼及固定翼无人机集成。

主要亮点

• 最大测距可达2100 m（80%）；典型作业高度100–600 m AGL。
• 第5代RWP实时波形处理，提升点云密度与穿透性能。
• 一体化超轻量设计（AA6 ≈1.35 kg），可实现更长续航和更大覆盖面积。
• 开放接口，便于与常见UAV平台集成。

主要特性

• 长距 + 高性能IMU：最大测距2100 m；IMU偏置不稳定度约0.3°/h，更新率500 Hz。
• 高点云吞吐量：支持在120 m AGL达到1,000,000 pts/s，在400 m AGL达到200,000 pts/s（某些配置在资料中标注脉冲率可达2,000,000 pulses/s）。
• 影像选项：单摄 25 MP（4/3" CMOS，可切换至100 MP）或AA6D双摄（2×26 MP APS‑C传感器，110°超广角）。
• 超轻量机构：AA6 ≈1.35 kg；AA6D ≈1.85 kg；示例续航约50分钟，任务覆盖约15 km²（以CHCNAV X500为例，视平台而定）。
• 高数据传输与现场可更换存储（视配置可达约200 MB/s）。

优势与性能

• 长距激光和高性能IMU在复杂地形中提供稳健的定位与制图精度。
• 实时多周期波形处理提升植被穿透、多个回波分离及高PRR条件下的点云完整性。
• 灵活的影像模式可根据飞行高度和GSD需求在灵敏度（25 MP）与分辨率（100 MP）之间权衡。
• 模块化设计与开放接口简化集成、维护与任务持续性。

适用场景

• 山地或高起伏区域的地形测量与航测制图。
• 森林调查与生物量估算。
• 道路、桥梁与高速公路走廊测绘。
• 输电线路及线性基础设施巡检。
• 应急响应与快速航空制图任务。

常见问答（节选）

• 与上一代相比的改进：更远的测距（最高2100 m）、通过第5代RWP实现更高点密度、以及IMU稳定性提升（约0.3°/h）。
• 25 MP 与 100 MP 的区别：100 MP 在更高飞行高度提供更细致的影像（更好GSD）；25 MP 在低空任务中灵敏度更高且数据量更小。
• 单摄与双摄：AA6单摄支持25/100 MP切换；AA6D采用双APS‑C传感器并配110°视场，可减少侧向重叠并提高作业效率。
• 数据传输与存储：支持高传输速率（最高约200 MB/s）与现场可替换存储卡以支持连续任务；实际吞吐量取决于具体配置。

技术规格（参考值）

• 激光测距：2100 m（80%）、960 m（10%）。
• 扫描/脉冲能力：最高标称2,000,000 脉冲/秒（产品资料）；典型吞吐量120 m AGL 下可达1,000,000 pts/s，400 m AGL 下可达200,000 pts/s。
• 视场（FOV，扫描器）：90°；支持回波数：最多16回波。
• 成像（AA6 单摄）：25 MP（6144 × 4096），可选100 MP（12288 × 8192）。AA6D（双摄）：26 MP ×2（6252 × 4168），FOV 110°。
• 焦距：AA6 约12 mm；AA6D 约16 mm（视配置而定）。
• 定位：全星座GNSS支持；IMU：500 Hz，偏置不稳定度约0.3°/h。
• 报告精度（典型）：水平 <5 cm；垂直 <5 cm（取决于测量配置与后处理）。
• 工作温度：−20°C 至 +50°C。
• 重量：AA6 约1.35 kg；AA6D 约1.85 kg。续航/覆盖依赖于所用平台。
• 数据传输：支持高传输速率（最高约200 MB/s）；用户可现场更换存储卡。
