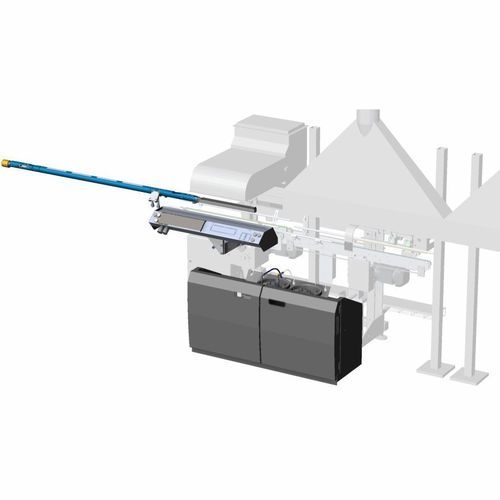

亮光漆涂布复合系统 LAS series

用于圆柱物体用于金属用于铝

概述
焊缝的有效保护对三片罐的质量至关重要。Soudronic 提供全自动内外缝粉末涂覆与湿式上漆系统。系统可根据线体配置、产量速度和罐体尺寸定制，设计注重操作简便、清洁以及粉末或油漆的低耗量。

可用系列（示例）

• SOUCOAT P-80S / P-120S
  • 位置：内缝
  • 应用：粉末涂覆
  • 焊缝位置：顶部焊缝
  • 技术：粉末漆
  • 焊接速度：9 – 115 m/min
  • 胴体直径：45 – 330 mm
• PowerCOAT iP
  • 位置：内缝
  • 应用：粉末涂覆
  • 焊缝位置：顶部焊缝、底部焊缝
  • 技术：粉末漆
  • 焊接速度：8 – 80 m/min
  • 胴体直径：52 – 400 mm
• PowerCOAT oP
  • 位置：外缝
  • 应用：粉末涂覆
  • 焊缝位置：顶部焊缝、底部焊缝
  • 技术：粉末漆
  • 焊接速度：8 – 80 m/min
  • 胴体直径：52 – 400 mm
• PRC
  • 位置：外缝
  • 应用：辊涂
  • 焊缝位置：顶部焊缝
  • 技术：湿式漆
  • 焊接速度：9 – 125 m/min
  • 胴体直径：45 – 200 mm
• ORC / ORC-BP
  • 位置：外缝
  • 应用：辊涂
  • 焊缝位置：顶部焊缝（ORC）/ 底部焊缝（ORC-BP）
  • 技术：湿式漆
  • 焊接速度：ORC 10 – 100 m/min；ORC-BP 10 – 100 m/min
  • 胴体直径：45 – 330 mm
• DRC
  • 位置：内缝
  • 应用：辊涂
  • 焊缝位置：顶部焊缝
  • 技术：湿式漆
  • 焊接速度：10 – 115 m/min
  • 胴体直径：52 – 165 mm
• LNS
  • 位置：内缝
  • 应用：无气喷漆（Airless）
  • 焊缝位置：顶部焊缝、底部焊缝
  • 技术：湿式漆
  • 焊接速度：9 – 140 m/min
  • 胴体直径：45 – 330 mm
• LAS
  • 位置：内缝
  • 应用：气雾喷漆（Airspray）
  • 焊缝位置：顶部焊缝
  • 技术：湿式漆
  • 焊接速度：9 – 125 m/min
  • 胴体直径：52 – 330 mm
• ANL
  • 位置：外缝
  • 应用：刷涂
  • 焊缝位置：顶部焊缝
  • 技术：湿式漆
  • 焊接速度：9 – 25 m/min
  • 胴体直径：99 – 330 mm
• OSS
  • 位置：外缝
  • 应用：无气喷漆（Airless）
  • 焊缝位置：顶部焊缝
  • 技术：湿式漆
  • 焊接速度：50 – 140 m/min
  • 胴体直径：45 – 330 mm

系统设计 — 关键要素

• 带 SSCO 枪和快速接头的喷臂
• 漆液过滤器
• 加压漆液罐
• 控制系统：可作为独立系统或集成到焊接机或固化系统中（可选）
• 吸风罩与滤箱（风扇由客户提供）

漆液喷臂 (LSA) — 特点

• 滴液盘以防止罐体内部污染
• 快速连接与喷枪
• 喷幅易调且可快速对中
• 内部冷却以适应高焊接速度

漆液容器 2 (LC2)

• 配备两个漆液容器（每个 18 L）
• 一个溶剂容器（18 L）用于清洗管路、阀门和喷枪
• 集成漆液过滤器
• 装在脚轮上以便移动
• 可选项：UTC（Uninterrupted Tank Change）和最多 2 个桨式搅拌器

湿式漆服务套件

• 超声波清洗器（喷涂应用）
• 喷嘴清洁针和专用喷嘴扳手
• 喷涂用过滤芯（0.002", 0.003", 0.004"）
• 温度计、秒表、DIN 4 粘度杯、清洁刷、刮刀

Soudronic Insights Ready

• 当设备连接到 Insights 就绪设备（如焊接机）时提供的基础仪表盘
• 在机器和部件层面提供时限性的实时生产统计
• 可用项：设备状态、效率、前五大故障统计、事件日志

机型 — 示例：LAS 系列

• LAS-E
  • 位置：内缝
  • 应用：湿式漆
  • 焊缝位置：顶部焊缝
  • 焊接速度：9 – 125 m/min
  • 胴体直径：52 – 330 mm
  • 喷涂行为：间歇式，最大 650 cpm
  • 漆液：水性与溶剂型
  • 漆罐：3 × 18 L（漆 / 备用 / 溶剂）
  • 控制：电控（独立或集成）
• LAS-E U
  • 與 LAS-E 相同的主要范围；为 UNICONTROL 集成或独立运行设计

备注

• 系统可适配不同罐体格式和线体配置；可提供多种选项与附件以匹配生产与工艺要求。
• 所有技术范围（焊接速度、胴体直径、粘度范围、容器容量）取决于所选系列和配置。

技术参数 / 规格

• 各系列典型焊接速度范围：8 – 80 m/min；9 – 125 m/min；10 – 115 m/min；50 – 140 m/min（视系列而定）
• 胴体直径工作范围：45 – 400 mm（视系列而定）
• 漆罐：典型 18 L 容器；系统通常使用 2–3 个容器（漆、备用、溶剂）
• LAS 系列漆液粘度（DIN 4）：约 15 – 20 s
• 粉末涂覆：适用于内外缝的粉末漆技术（特定系列）
• 湿式漆选项：可用的上漆技术包括无气、气雾、辊涂和刷涂
• 喷涂行为示例：LAS 的间歇式应用可达 650 cpm
• 可用附件：UTC（Uninterrupted Tank Change）、桨式搅拌器、Liquid Lacquer Monitor (LLM)、支撑输送机、切带机、用于粉末/漆测量的精密秤、涂层厚度计（MICRO.MATE）、固化数据记录器（CURE.LOG）
