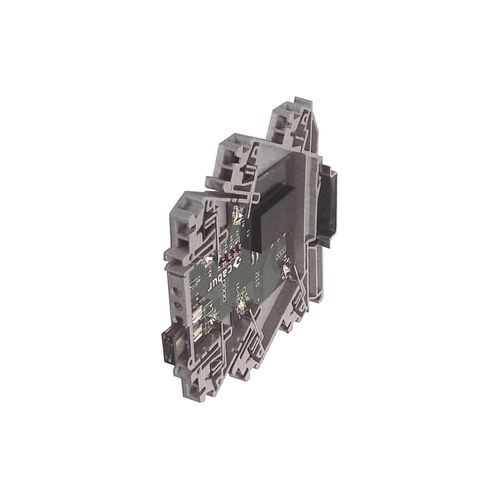

24Vdc机电式继电器 XCKR161NO/NFPNPDIN导轨
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 控制电压
- 24Vdc
- 功能
- PNP
- 安装类型
- DIN导轨
- 接线柱
- 插入式
- 换向电流
6 A, 10 A
- 输出电压
30 V
- 输出电流
6 A, 10 A
- 宽度
6 mm
(0.24 in)
产品介绍
简短描述
CKR16 单通道电磁继电器模块 XCKR16，线圈 24 Vac/dc，SPDT（1 常开常闭）AgSnO2 触点，额定 6 A。用于导轨安装，弹簧端子；不可插拔。
主要特性
备注
特性 / 技术规格
CKR16 单通道电磁继电器模块 XCKR16，线圈 24 Vac/dc，SPDT（1 常开常闭）AgSnO2 触点，额定 6 A。用于导轨安装，弹簧端子；不可插拔。
主要特性
- 不可插拔型继电器
- 支持 PNP 和 NPN 控制信号
- 可用插入式跳线用于电位分配
- 输入状态指示 LED 'Input'
- 线圈保护：自由轮二极管
备注
- 制造商和继电器型号仅作参考；技术数据为典型值
- 可按需提供定制版本（可用性按需确认）
- 输出触点由可更换 7.5 A 保险丝保护；可根据负载和布线使用较低值；不允许大于 7.5 A 的值。该保险丝适用于 SELV ≤ 50 Vac 和 ≤ 75 Vdc
- 最终模块必须始终配备 CK/PT 端板以确保 IP20 防护等级
特性 / 技术规格
- 系列：CKR
- 型号代码：XCKR16
- 类型：CKR16
- 海关编码：85364190
- 输入额定电压：24 Vac/dc ±10%
- 吸合 / 释放电压：18 V / 1.2 V
- 电流消耗：15 mA ±10%
- 通断时间：10 ms / 5 ms
- 保护电路（输入）：自由轮二极管
- 接线端子（输入）：2.5 mm²（弹簧）
- 输入通道：1 非可插拔
- 触点类型（输出）：SPDT，1 组转换，AgSnO2
- 额定电流（输出）：6 A（30 Vac）
- 连续电流 / 峰值：10 A 峰值
- 最大保险丝电流（输出）：7.5 A（可更换保险丝）
- 输出连接类型：2.5 mm² 弹簧端子
- 保护装置：可更换保险丝
- 工作温度范围：-20…+60 °C
- 输入 / 输出绝缘：3 kVac / 60 s
- 防护等级：IP00 / IP20（带端部时）
- 过电压类别 / 污染等级：II / 2
- 状态指示：LED 'Input'
- 外壳材料：UL94V-0 塑料
- 尺寸（长 x 高 x 深）：6 x 91 x 100 mm
- 约重：40 g
- 安装：导轨安装，紧靠安装（IEC60715/TH35-7.5）
- 端板：XCKPT
- 可用插入式跳线：PTC/4/02（2 极）；PTC/4/03（3 极）；PTC/4/04（4 极）；PTC/4/05（5 极）；PTC/4/10（10 极）；PTC/4/00（42 极）
