立式制动控制器 XMBC2K

DIN导轨安装制动控制

概述 MBC2K 是一款由微处理器控制的电子电机制动控制器，设计用于管理由直流母线供电电机的制动。当制动过程中电机在直流母线上产生的电压超过设定阈值时，装置会启动并将能量引导到外部制动电阻进行消耗。

主要功能与特性

• 在直流母线过压时自动触发
• 兼容 24…100 Vdc 的直流供电母线
• 每台单元峰值制动力可达 2 kW；最多可并联 4 台并同步，实现总峰值 8 kW
• 具备短路、过载和过温主动保护
• 7 段显示和 LED，用于瞬时显示母线电压（精度 ±1 V）及错误代码
• 通过 MENU 与 SET/RESET 按钮进行简单编程和设置

设置与用户界面 设备在运行前须完成配置。菜单由 3 页组成，通过 MENU 按钮导航；使用 SET/RESET 按钮调整数值。可配置项包括：

• 制动触发阈值（VTH）— 20 个等级
• 触发阈值滞后 — 可选 3 V 或 6 V
• 主/从模式：选择单机运行或并联（1 台主机 + 最多 3 台从机）

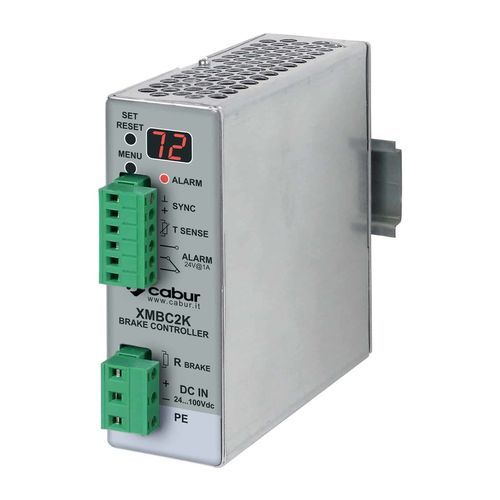

前面板指示和连接器 主要元件与接口：

• SET / RESET：在设置模式下清除错误并修改配置
• MENU：进入设置并导航菜单页
• 同步总线连接器：用于并联最多 4 台单元
• 制动电阻温度传感器接口：用于可选 Klixson 传感器（常闭）；如不使用，请短接两端子
• 远程报警接口：提供故障/异常信号的 SPDT 接点
• 制动电阻连接器：连接外部制动电阻
• 直流母线连接器：连接 24–100 Vdc 电源母线
• 保护接地（PE）端子
• 百位指示器：用于 7 段显示器显示 >99 的数值
• 制动指示灯
• 7 段显示：显示母线电压、菜单项和错误代码
• 报警 LED：指示故障或错误状态

保护与诊断 模块集成主动保护以确保运行安全。检测到故障时，设备会关闭以防止制动电阻中出现不可控电流。故障由持续闪烁的报警 LED 及 7 段显示的错误代码指示。集成的报警继电器（SPDT）支持对模块状态的远程监控。

附加信息

• 代号：XMBC2K
• 型号：MBC2K
• 直流母线范围：24…100 Vdc
• 最大制动电流：50 A，持续 1 s
• 制动工作电压：27…106 V，阈值可在 20 个等级内调整
• 阈值滞后：可选择 3 V 或 6 V
• 用户界面：2 个设置按钮（SET/RESET 和 MENU）、2 个 7 段显示、1 个报警状态 LED、1 个 SPDT 远程故障接点
• 保护：直流母线欠压、短路、过载、制动电阻过温（连接恒温器时）、模块内部过温（>90°C）
• 并联连接：最多 4 台 MBC2K 单元可同步并联，总峰值制动功率可达 8 kW
• 耗散功率：20 W
• 工作温度范围：0…+70°C
• 输入/地隔离：500 Vac / 60 s
• 安全标准：EN60950（SELV 至 60 Vdc）
• 电磁兼容标准：EN55011 B 类
• 过电压类别 / 污染度：II / 2
• 防护等级：IP20
• 接线端子：2.5 mm²
• 外壳材料：铝
• 尺寸（长×高×深）：39 × 128 × 115 mm
• 参考重量：200 g
• 安装：垂直导轨安装（IEC60715/TH35）；与相邻部件保持 10 mm 间距
• 适配导轨：PR/3/AC、PR/3/AC/ZB、PR/3/AS、PR/3/AS/ZB
• 认证与标识：CE
