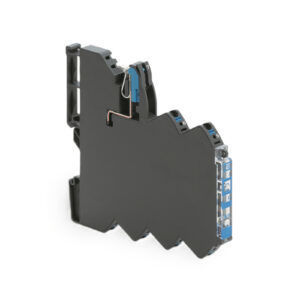

双通断路器 CEP

防止电流过载远程遥控电子

根据新的 EN 60204-1 标准，必须为 SELV-PELV 线路电缆提供过电流保护。 该标准要求，24 Vdc线路上的过电流保护装置必须在24 Vdc控制和指令电压降至21.6 V以下之前清除故障，否则将导致控制系统断电，从而无法激活紧急和安全功能。<br><br>根据 EN 60204-1 以及 EN 61131-1 和 -2 标准，SELV-PELV 线路上的过电流保护装置必须能够在 10 毫秒内清除短路，并在 5 秒内清除危险过电流。 使用具有高输出过流能力的电源，并配合精确且快速的保护装置，有助于在 24 V 电压降至 21.6 V 以下之前清除故障，从而防止控制系统断电。<br><br>安装在 24 Vdc 线路上的保险丝和微型断路器 (MCB) 具有 I²t 跳闸特性，无法以所需的速度和精度清除故障。 此外，如果将保险丝替换为其他类型，可能会改变保护行为，从而危及系统安全。<br><br>对安装有过流保护的电路进行适当协调时，必须考虑线路总电阻：<br>R_total = R_连接 + R_电缆 + R_保护 + 故障负载的残余电阻。<br><br>总电阻必须始终确保保护装置的保证跳闸电流能在电路中流通。 必须避免保护装置选型过小（这可能会因负载浪涌电流导致误跳闸）或过大（这会延长跳闸时间）。<br><br>整个电路——包括电源、过电流保护装置、电缆和连接——的设计必须确保在 5 秒内安全切断过电流，且在此之前 24 Vdc 的电压不得降至 21.6 Vdc 以下。<br><br>通过使用 Cabur CSF 和 CSG 系列电源可满足此条件，这些电源专为提供高输出过电流（> 额定电流的+50%持续超过5秒），并配合CEP System电子过流保护装置。该装置的精度和速度远高于微型断路器（MCB）和保险丝，其跳闸时间不受环境温度影响，且支持本地或远程复位。<br><br>保护装置特性<br><br>微型断路器（MCB）具有两种不同的脱扣曲线：热脱扣和磁脱扣。<br><br>磁脱扣仅在短路时动作，且具有不同的 I/t 曲线。 无论微型断路器（MCB）的特性曲线如何，热脱扣器的脱扣曲线均相同，且在过载条件下其行为如图 2 所示：<br<br<1.13 × In的过载电流需超过1小时才能消除。<br><br>大于1.45 × In的过电流则会在几分钟内导致跳闸。<br><br>短路断开由磁释放机构完成，其跳闸时间在0.01至0.1秒之间。然而，这需要非常高的电流，而所使用的电源可能无法提供。<br<br<例如，直流系统中使用的 C5 型微断路器（MCB）需要超过 70 A 的电流才能保证跳闸——只有额定电流远高于此（例如 40 A， 且并非所有此类电源都能提供），而10 A的电源显然无法提供如此大的电流。<br><br>当将 MCB 用作过流保护装置时，如果电源的过载电流为其额定电流的 1.2 倍，则会在 20 至 60 分钟后发生断开。 当电流达到额定值的 2.5 倍时，根据环境温度的不同，断路器将在 25 秒至 2 分钟之间跳闸。<br><br>这些时间过长，无法确保 24 V 电压的稳定性、电缆保护和保护的选择性。 发生故障时，在保护装置跳闸之前，电源将持续处于过载状态，过载时间超过 In × 1.5的过载状态，且24 V电压会降至21.6 V以下，导致正常功能——尤其是安全功能——失去电源。<br><br>保护选择性<br><br>在发生过载或短路时，仅由专用保护装置切断故障回路，而不影响其他负载的供电。<br><br>该功能通过采用具有高过流能力的电源，并结合快速、精确的保护装置来实现。<br<br<CEP系统—— 智能电流控制系统<br><br>CEP 能够以尽可能低且最精确的阈值“识别”过电流，并在最短时间内切断故障回路.<br><br>为了实现最大的灵活性，CEP系统允许设置10个跳闸电流值（范围为1 A至10 A，以1 A为增量），以及3种跳闸曲线：“快速 – 标准 — 延时”（见图 3）。<br><br>保护状态通过两个 LED 指示灯和一个远程报警晶体管输出进行指示。 可通过前面板按钮（图 5）或远程 PLC 命令启用/停用负载。<br><br>单独控制各个通道的功能在安装期间特别有用，因为可以单独启用和测试各个组件。 在大型系统中，可使用远程控制逐步激活不同的负载，从而避免系统启动时出现多重同时过载的情况。<br><br>手动断开负载的功能提供了额外的安全保障。 即使下达了远程复位保护装置的指令，负载仍将保持停用状态，从而防止危险情况的发生。<br>
