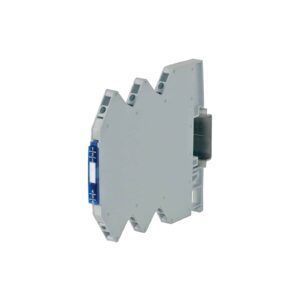

信号变流器/隔离器 / 模拟 CW

隔离DIN导轨

它们将传感器测得的物理量（如：温度（热电偶和PT100电阻温度传感器）、频率（接近开关、触点、光电传感器）、电流 （电流互感器、霍尔效应传感器）、电阻（电位计）、电压、压力、液位等物理量所产生的电信号，将其转换为标准化的电信号，使其适应PLC、DCS和工业电脑（控制系统）的输入/输出要求。 此外，它们还能将给定的模拟信号转换为另一种信号，使其适应控制系统的输入/输出；或者通过电隔离，实现信号的无干扰长距离传输。 长距离信号传输 电压信号的最大传输距离为10–20米；超过此范围后，其可靠性会下降，且对感应干扰和接地干扰极为敏感。因此，若要将电压信号传输至超过20米的距离，必须将其转换为电流信号并实现电隔离。 电流信号的传输距离可超过300米，且对感应干扰的敏感度较低。要进行长距离电流信号传输，必须采用电隔离。 信号的电隔离（信号隔离）： 它将传感器电路与控制电路及电源电路进行电气隔离和分离；因此，每个电路均以自身的零电位为基准运行，由于该零电位与其他电路隔离，因此不会受到不同接地基准之间始终存在的电位差的影响。 它将电源、控制系统以及传感器/执行器之间的不同接地电位进行隔离和分离。 它能确保信号传输无误差、无干扰，并具有更高的可靠性。 隔离等级（以kV为单位）越高，在存在地电位、电磁干扰和瞬态现象（如雷击、放电等）时，传输安全性就越高。 在以下情况下需要电隔离： 控制系统与传感器/执行器之间的距离大于 20 米 接地电位或参考电位不同 接地电位较高，或在放电或接地漏电流发生时可能升高 存在电磁干扰 信号电缆与电源电缆共同敷设在导管中 模拟转换器的串联与并联连接 为了实现信号冗余或单纯复制信号，可以将多个转换器的输入端连接到单个传感器上。 对于电流信号，转换器的输入端必须串联连接。 对于电压信号，转换器的输入端必须并联连接。
