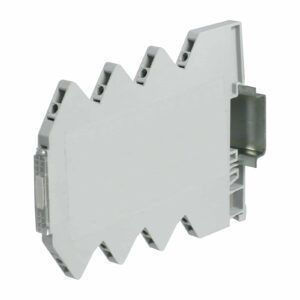

模拟变换器 LCON

测量温度通用

它们将传感器测得的物理量（如：温度（热电偶和PT100电阻温度传感器）、频率（接近开关、触点、光电传感器）、电流 （电流互感器、霍尔效应传感器）、电阻（电位计）、电压、压力、液位等物理量所产生的电信号，将其转换为标准化的电信号，使其适应PLC、DCS和工业电脑（控制系统）的输入/输出要求。<br><br>此外，它们还能将给定的模拟信号转换为另一种信号，使其适应控制系统的输入/输出；或者通过电隔离实现信号的无干扰长距离传输<br><br>长距离信号传输<br><br>电压信号的最大传输距离为 10–20 米；超过此范围，其可靠性会下降，并且对感应干扰和接地干扰极为敏感。 因此，若要将电压信号传输至超过20 m的距离，必须将其转换为电流信号并实施电隔离。<br><br>电流信号的传输距离可超过300 m，且对感应干扰的敏感度较低。 要长距离传输电流信号，必须采用电隔离。<br><br>信号的电隔离（信号隔离）：<br><br>它将传感器电路与控制电路及电源电路进行电气隔离和分离；因此，每个电路都以自身的零电位为基准运行，由于与其他电路隔离，该零电位不会因不同接地基准之间始终存在的电位差而发生改变。<br<br>它将电源、控制系统以及传感器/执行器之间的不同接地电位进行隔离和分离。<br><br>这使得信号传输能够避免错误或干扰，并具有更高的可靠性。<br><br>隔离等级（以 kV 为单位）越高，在存在接地电位、电磁干扰和瞬态现象（如雷击、放电等）的情况下，传输安全性就越高。<br><br>在以下情况下需要采用电隔离：<br><br>控制系统与传感器/执行器之间的距离大于 20 米<br><br>接地电位或参考电位不同<br><br>接地电位较高，或在放电或接地漏电流发生时可能升高<br><br>存在电磁干扰<br><br>信号电缆与电源电缆共同敷设在导管中<br><br>模拟转换器的串联与并联<br><br>为了实现信号冗余或单纯复制信号，可以将多个转换器的输入端连接到单个传感器上。<br><br>对于电流信号，转换器的输入端必须串联连接。<br><br>对于电压信号，转换器的输入端必须并联。<br>
