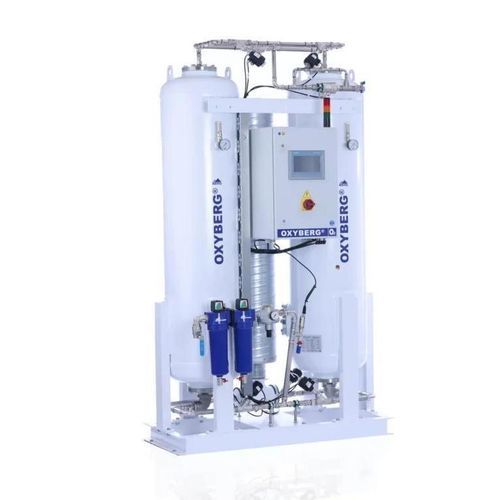

高浓度氧气发生器 OXYBERG®

PSA现场撬装式

概述
OXYBERG® PSA 制氧机可在现场从压缩空气中产生氧气，纯度可选 90% 到 95%，产量范围为 1.5 至 197.4 Nm³/h，覆盖 18 个机型。机组为滑板式（skid）安装，连接本地压缩空气系统，可替代氧气瓶配送和液氧罐，并实现纯度、流量和出口压力的本地控制。设计和制造于德国。常用易损件可在市面上购买。保修：标准三年，签订服务合同可延长至五年。

主要认证
Made in Germany
PED 2014/68/EU · 通报机构 NB 2912
氧气纯度范围：90 % – 95 %

技术概述
压力摆动吸附（PSA）制氧机通过物理吸附将氧气与压缩空气分离，无需化学反应或低温冷却。5–10 bar 的压缩空气通过沸石分子筛，氮气、CO2 和残留水分被吸附，氧气（及少量氩）进入缓冲罐。降压再生分子筛；输入为连续的压缩空气，输出为所选纯度（90–95%）的连续氧气。氩的存在使 PSA 纯度实用上限约为 95%。

PSA 循环的五个步骤

• 吸附（塔 A）：处理后的压缩空气以 5–10 bar 进入吸附器，沸石保留氮气/CO2/水分，氧气流出至缓冲罐。
• 压力平衡（A → B）：塔 A 的部分氧气流用于预加压塔 B，以节省压缩空气并加快切换。
• 解吸（塔 B）：塔 B 减压至大气压，吸附的氮气排放到大气中。
• 吹扫（塔 B）：少量氧气反吹，清除塔 B 中残余氮气。
• 切换：塔 B 接替产氧，塔 A 再生；塔体通常每 60–120 秒交替一次以保证连续供氧。

特点与产品优势

• 五档可调纯度：90%、92%、93%、94% 或 95%（在控制器上设定）。纯度越高，同一机型的产量越低。
• 18 种机型覆盖 1.5 至 197.4 Nm³/h 的氧气产量，具有良好可扩展性。
• 滤芯、阀件、沸石分子筛等易损件为市售标准件，避免专用备件绑定。
• 循环参数优化以保护分子筛寿命；为延长寿命，要求压缩空气清洁、干燥且无油。
• 制造商提供工程、系统集成及全球服务；与液氧相比典型投资回收期 2–3 年（视具体商业情况）。

型号 / 性能矩阵（所有流量单位为 Nm³/h；单元格式：O₂ 输出 / 压缩空气需求；运行压力 5–10 bar）
Model | 90% (O₂ / Comp. Air) | 92% (O₂ / Comp. Air) | 93% (O₂ / Comp. Air) | 94% (O₂ / Comp. Air) | 95% (O₂ / Comp. Air)
OXYBERG® 500 | 2.1 / 23.1 | 1.9 / 20.9 | 1.7 / 18.7 | 1.6 / 17.6 | 1.5 / 16.5
OXYBERG® 600 | 2.9 / 31.9 | 2.6 / 28.6 | 2.4 / 26.4 | 2.3 / 25.3 | 2.2 / 24.2
OXYBERG® 700 | 4.9 / 53.9 | 4.5 / 49.5 | 4.2 / 46.2 | 3.9 / 42.9 | 3.8 / 41.8
OXYBERG® 800 | 6.1 / 67.1 | 5.7 / 62.7 | 5.5 / 60.5 | 5.2 / 57.2 | 4.9 / 53.9
OXYBERG® 900 | 9.2 / 101.2 | 8.5 / 93.5 | 8.2 / 90.2 | 7.7 / 84.7 | 7.3 / 80.3
OXYBERG® 1000 | 12.4 / 136.4 | 11.6 / 127.6 | 11.1 / 122.1 | 10.5 / 115.5 | 10.1 / 111.1
OXYBERG® 1100 | 13.8 / 151.8 | 13.3 / 146.3 | 12.8 / 140.8 | 12.4 / 136.4 | 12.1 / 133.1
OXYBERG® 1200 | 18.9 / 207.9 | 18.1 / 199.1 | 17.4 / 191.4 | 16.8 / 184.8 | 15.9 / 174.9
OXYBERG® 1300 | 24.8 / 272.8 | 23.3 / 256.3 | 22.1 / 243.1 | 21.1 / 232.1 | 20.3 / 223.3
OXYBERG® 1400 | 33.8 / 371.8 | 33.2 / 365.2 | 31.4 / 345.4 | 30.1 / 331.1 | 28.8 / 316.8
OXYBERG® 1500 | 44.6 / 490.6 | 43.1 / 474.1 | 41.6 / 457.6 | 40.5 / 445.5 | 39.1 / 430.1
OXYBERG® 1600 | 55.3 / 608.3 | 53.2 / 585.2 | 51.3 / 564.3 | 49.6 / 545.6 | 48.2 / 530.2
OXYBERG® 1700 | 65.8 / 723.8 | 64.4 / 708.4 | 62.1 / 683.1 | 61.4 / 675.4 | 59.8 / 657.8
OXYBERG® 1800 | 89.2 / 981.2 | 86.2 / 948.2 | 83.2 / 915.2 | 81.0 / 891.0 | 78.2 / 860.2
OXYBERG® 1900 | 110.6 / 1,216.6 | 106.4 / 1,170.4 | 102.6 / 1,128.6 | 99.2 / 1,091.2 | 96.4 / 1,060.4
OXYBERG® 2000 | 131.6 / 1,447.6 | 128.8 / 1,416.8 | 124.2 / 1,366.2 | 122.8 / 1,350.8 | 119.6 / 1,315.6
OXYBERG® 3000 | 165.9 / 1,824.9 | 159.6 / 1,755.6 | 153.9 / 1,692.9 | 148.8 / 1,636.8 | 144.6 / 1,590.6
OXYBERG® 4000 | 197.4 / 2,171.4 | 193.2 / 2,125.2 | 186.3 / 2,049.3 | 184.2 / 2,026.2 | 179.4 / 1,973.4

参数 / 技术规格

• 纯度：90 % – 95 %（5 个可调档位）。
• O₂ 产量范围：1.5 – 197.4 Nm³/h。
• 压缩空气需求：16.5 – 2,171.4 Nm³/h（视型号与纯度而定）。
• 工作压力：5 – 10 bar。
• 机型系列：18 种（OXYBERG® 500 至 4000）。
• 循环时间：每塔通常 60–120 秒交替工作。
• 通过控制器可调 5 档纯度（90/92/93/94/95%）。
• 常用消耗件为市售件（滤芯、阀门、沸石分子筛）。
• 设计与制造：德国（Krefeld）；PED 2014/68/EU（Modules B + D），NB 2912 评估。
• 保修：标准 3 年；签订保养合同可扩展至 5 年。
• 典型压缩空气与氧气转换比：约 11 m³ 空气 / 1 m³ O₂（估算）。
