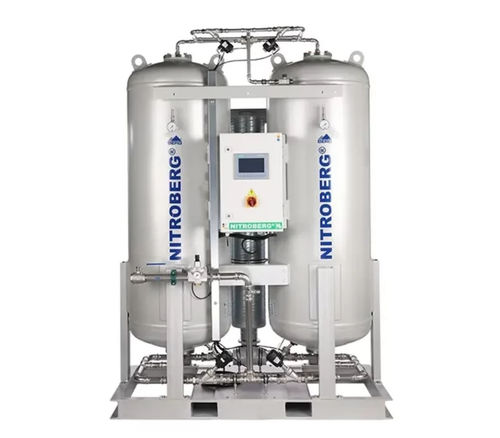

惰性氮气发生器 NITROBERG®

干式用于高纯度应用超高纯度

概述
NITROBERG® PSA 制氮机可在现场从压缩空气制取氮气，纯度可选 97 % 至 99.999%，流量范围 1.2 至 1,709.1 Nm³/h，覆盖 18 种规格。滑装式（skid）机组连接到客户的压缩空气系统，可替代气瓶或散装供气及长期供货合同。德国设计制造。常规易损件可在市场上获取。保修：标准三年，签订服务合同可延长至五年。

技术原理
PSA（压力摆动吸附）制氮通过吸附分离在不发生化学反应且无需低温冷却的情况下将氮气从压缩空气中分离出来。5–10 bar 的压缩空气通过碳分子筛（CMS）床层，CMS 优先吸附氧气、CO2 及残余水汽，氮气透过并在缓冲罐中收集。在经适当处理的压缩空气条件下，CMS 可保持多年有效。持续输入为压缩空气，持续输出为设定纯度的工业级氮气（97 % 至 99.999 %）。

PSA 循环 — 五个步骤

• 吸附（塔 A）。 处理后的压缩空气以 5–10 bar 进入吸附器，CMS 吸附氧气、CO2、水汽；氮气透过进入缓冲罐。
• 压差平衡（A → B）。 将塔 A 的一部分高纯氮引至塔 B 进行预压缩，节省压缩空气并使切换平稳。
• 解吸（塔 B）。 将塔 B 减压至大气压；从筛上释放的氧气排放到大气中。
• 置换/吹扫（塔 B）。 少量氮气反冲吹扫塔 B，清除残余氧气，为下一次吸附做准备。
• 切换。 塔 B 接替产气，塔 A 再生；塔交替连续运行（典型周期 60–120 秒/塔），保证缓冲罐连续供氮。

技术规格（概要）
纯度：97 % – 99.999 %
N₂ 流量范围：1.2 – 1,709.1 Nm³/h
压缩空气需求：7.7 – 3,930.8 Nm³/h（随型号和纯度变化）
工作压力：5 – 10 bar
系列型号：18 种（NITROBERG® 500 至 4000）
典型塔周期时间：60–120 秒/塔
易损件：滤芯、阀门和碳分子筛为市场通用件
认证：PED 2014/68/EU，公告机构 NB 2912（Module B + D）
保修：标准 3 年，服务合同可延长至 5 年。

主要特点

• 纯度可调：通过控制器设置纯度以匹配应用；以 97% 运行相比 99.999% 大幅降低空气消耗。
• 18 种规格可扩展：覆盖从小型实验室工况到每小时上千 Nm³ 的工艺装置。
• 常规易损件：滤芯、阀门和 CMS 可在公开市场获得，无专有配件锁定。
• 为 CMS 寿命优化的循环：循环时序与压差平衡旨在保护筛层并将更换安排在计划维护内。
• 认证：PED 2014/68/EU，公告机构 NB 2912（Module B + D）。

型号矩阵（N₂ 输出 / 压缩空气需求 — 单位 Nm³/h）。工作压力：5–10 bar。
表头：Model | 97% (N₂ / Comp. Air) | 98% | 99% | 99.5% | 99.9% | 99.99% | 99.995% | 99.999%

NITROBERG® 500 | 97%: N₂ 10.7 / Air 24.6 | 98%: N₂ 8.6 / Air 19.8 | 99%: N₂ 7.1 / Air 18.5 | 99.5%: N₂ 6.2 / Air 18.0 | 99.9%: N₂ 4.1 / Air 13.9 | 99.99%: N₂ 2.2 / Air 10.1 | 99.995%: N₂ 1.7 / Air 8.8 | 99.999%: N₂ 1.2 / Air 7.7
NITROBERG® 600 | 97%: N₂ 19.3 / Air 44.3 | 98%: N₂ 15.5 / Air 35.6 | 99%: N₂ 12.8 / Air 33.2 | 99.5%: N₂ 11.2 / Air 32.4 | 99.9%: N₂ 7.4 / Air 25.1 | 99.99%: N₂ 4.0 / Air 18.2 | 99.995%: N₂ 3.1 / Air 15.9 | 99.999%: N₂ 2.2 / Air 13.8
NITROBERG® 700 | 97%: N₂ 30.0 / Air 68.9 | 98%: N₂ 24.1 / Air 55.4 | 99%: N₂ 19.9 / Air 51.7 | 99.5%: N₂ 17.4 / Air 50.3 | 99.9%: N₂ 11.5 / Air 39.0 | 99.99%: N₂ 6.2 / Air 28.3 | 99.995%: N₂ 4.8 / Air 24.8 | 99.999%: N₂ 3.4 / Air 21.5
NITROBERG® 800 | 97%: N₂ 42.8 / Air 98.4 | 98%: N₂ 34.4 / Air 79.1 | 99%: N₂ 28.4 / Air 73.8 | 99.5%: N₂ 24.8 / Air 71.9 | 99.9%: N₂ 16.4 / Air 55.8 | 99.99%: N₂ 8.8 / Air 40.5 | 99.995%: N₂ 6.8 / Air 35.4 | 99.999%: N₂ 4.8 / Air 30.7
NITROBERG® 900 | 97%: N₂ 65.9 / Air 151.6 | 98%: N₂ 53.0 / Air 121.8 | 99%: N₂ 43.7 / Air 113.7 | 99.5%: N₂ 38.2 / Air 110.8 | 99.9%: N₂ 25.3 / Air 85.9 | 99.99%: N₂ 13.6 / Air 62.3 | 99.995%: N₂ 10.5 / Air 54.5 | 99.999%: N₂ 7.4 / Air 47.3

典型应用
食品与饮料（惰性化、包装）、制药（工艺、惰性化）、实验室与质谱（载气）、化工惰性化、激光切割、电子与氮气环境焊接、塑料与包装、油气、海事/船用。

生命周期与维护说明
在经适当处理的压缩空气条件下（干燥、过滤、无油），碳分子筛通常可使用 8–12 年。主要故障模式为上游污染（液态水、油夹带、颗粒突破）。建议采用标准压缩空气处理链（除水器、干燥机、精密过滤器、活性炭、除尘过滤器）以保护 CMS 并确保较长的检修间隔。
