小型FAKRA电缆束 FR-1J1J-100Z04W

同轴RF 无线电频率密封

摘要

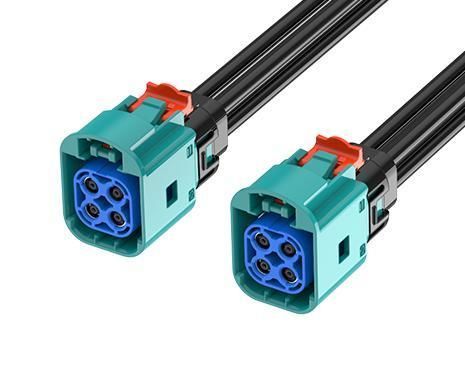

Mini FAKRA B型（Jack）2x2 电缆组件 FR-1J1J-100Z04W。超紧凑防水同轴连接器，正确配合时达到 IP67 等级。为空间受限的汽车与工业射频应用设计，支持 DC–9 GHz，符合 ISO 20860-1/2、SAE/USCAR-2 与 USCAR-17 标准。

主要特性

• 频率范围：最高可达 9 GHz
• 符合 ISO 20860-1/2、SAE/USCAR-2 与 USCAR-17
• 紧凑塑料外壳，适应恶劣汽车环境
• 正确配合时具备 IP67 防护，实现防水防尘密封
• Mini FAKRA 尺寸较标准 FAKRA 可小至 80%，适用于高密度布局
• 可定制电缆组件以满足特定应用需求
• 工作温度范围：-40°C 至 +105°C

应用

• 汽车远程信息处理与信息娱乐系统
• 高级驾驶辅助系统（ADAS）
• GPS、卫星广播与天线连接
• 车载 V2X 通信系统
• 工业无线通信网络
• 恶劣环境下的 IIoT 设备
• 无人运输系统（AGV/AMR）
• 智能交通系统
• 农业机械

规格
机械
样式：Mini FAKRA 对 Mini FAKRA
第1连接器：Mini FAKRA 型号 B（2x2）
第1接触性别：母头（Female）
第2连接器：Mini FAKRA 型号 B（2x2）
第2接触性别：母头（Female）
线缆颜色：黑色

机械
电缆外径：3.3 mm
电缆类型：RTK031
符合性：SAE/USCAR-2、RoHS
长度：100 cm
配合寿命：≥ 25 次

电气
编码：Mini FAKRA 型 B Z 编码
频率范围：DC 至 9 GHz
阻抗：50 Ω

环境
工作温度范围：-40°C 至 +105°C

技术参数

• 型号 / 零件号：FR-1J1J-100Z04W
• 商品名称：Mini FAKRA B Jack 2x2
• 样式：Mini FAKRA 对 Mini FAKRA
• 连接器类型：Mini FAKRA 型 B（2x2），两端均为该类型
• 接触性别：母 / 母
• 编码：Z 编码（Mini FAKRA 型 B）
• 电缆外径：3.3 mm
• 电缆类型：RTK031
• 长度：100 cm
• 电缆颜色：黑色
• 频率范围：DC 至 9 GHz
• 阻抗：50 Ω
• 防护等级：IP67（正确配合时）
• 标准：ISO 20860-1/2、SAE/USCAR-2、USCAR-17、RoHS
• 工作温度：-40°C 至 +105°C
• 配合寿命：≥ 25 次
