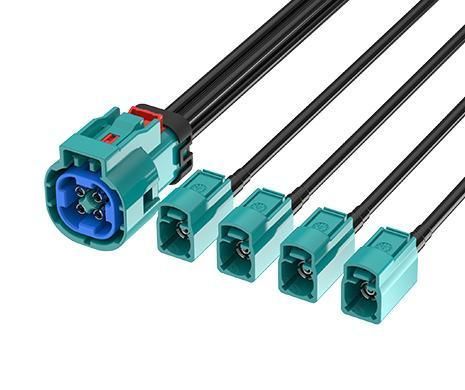

小型FAKRA电缆束 FR-1J4J-100Z01W

RF 无线电频率密封

产品概述
Mini FAKRA 型 A (2x2) 转 FAKRA 插口 x4 电缆 FR-1J4J-100Z01W，长度 100 cm。ATTEND 的防水 Mini FAKRA 连接器及线缆组件为空间受限的高密度布置提供超紧凑解决方案，同时保持符合车规的机械与射频性能。正确配合时可达到 IP67，并符合 ISO 20860-1/2、SAE/USCAR-2、USCAR-17。系列支持最高 9 GHz；本电缆规格为 DC 到 6 GHz。

主要特性

• 频率范围：DC 到 6 GHz（系列最高支持 9 GHz）
• 符合标准：ISO 20860-1/2、SAE/USCAR-2、USCAR-17、RoHS
• 紧凑塑料外壳，适用于高密度车载电子
• 正确配合时具备 IP67 防护，防水防尘
• 相比标准 FAKRA，体积缩小可达 80%
• 线缆组件可按应用需求定制
• 工作温度：−40°C 至 +105°C

应用

• 车载远程信息处理与娱乐系统
• 高级驾驶辅助系统（ADAS）
• GPS、卫星广播与天线连接
• V2X 通信系统
• 恶劣环境下的工业无线与 IIoT 设备
• 无人运输系统（AGV/AMR）
• 智能交通系统与工业自动化
• 农业机械

规格 - 机械
款式：Mini FAKRA to FAKRA
第1连接器：Mini FAKRA 型 A (2x2)
第1接触极性：母头
第2连接器：FAKRA（x4）
第2接触极性：母头
电缆颜色：黑色

规格 - 机械（附加）
电缆外径：3.3 mm
电缆类型：RTK031
符合性：SAE/USCAR-2、RoHS
长度：100 cm
插拔次数：≥ 25

规格 - 电气
编码：Mini FAKRA 型 A / FAKRA Z 码
频率范围：DC 到 6 GHz
阻抗：50 Ω

规格 - 环境
工作温度范围：-40°C 至 +105°C

caractéristiques / spécifications techniques

• 型号：FR-1J4J-100Z01W
• 款式：Mini FAKRA to FAKRA
• 第1连接器：Mini FAKRA 型 A (2x2)，母接触
• 第2连接器：FAKRA，母接触（x4）
• 长度：100 cm
• 电缆外径：3.3 mm
• 电缆类型：RTK031
• 频率范围：DC 到 6 GHz（系列支持最高 9 GHz）
• 阻抗：50 Ω
• 防护等级：IP67（正确配合时）
• 工作温度：-40°C 至 +105°C
• 符合性：ISO 20860-1/2、SAE/USCAR-2、USCAR-17、RoHS
• 插拔寿命：≥ 25 次
