小型FAKRA电缆束 FR-1J1P-100Z05W

数据传输同轴RF 无线电频率

产品概述

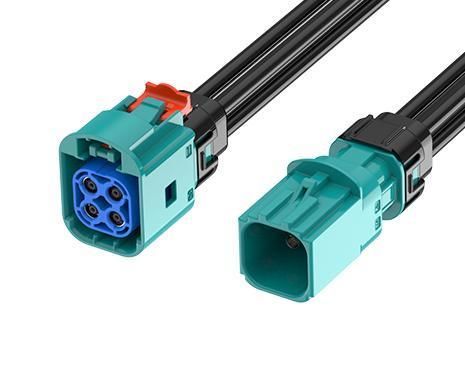

Mini FAKRA 电缆组件：Mini FAKRA Type B 母座（2x2）转 公头（2x2），Z 编码。长度 100 cm，正确配合时达到 IP67。零件号：FR-1J1P-100Z05W。

概述
ATTEND 的 Mini FAKRA 防水连接器与电缆组件为空间受限的应用提供超紧凑方案。与标准 FAKRA 相比占用更小空间，支持高密度布置，同时保持可靠的机械与射频性能。在正确配合时可达 IP67，且符合 ISO 20860-1/2、SAE/USCAR-2 与 USCAR-17 标准。支持高达 9 GHz 的频率，具有抗水、抗尘与抗振动能力，适用于车载摄像头、ADAS、GPS、雷达及户外/移动系统。

主要特点

• 频率范围：直流至 9 GHz
• 符合 ISO 20860-1/2、SAE/USCAR-2 与 USCAR-17 标准
• 紧凑塑料外壳，适合高密度安装
• 正确配合时提供 IP67 防护，确保对水和灰尘的可靠密封
• 相较标准 FAKRA，体积可减少高达 80%
• 电缆组件可按应用需求定制
• 工作温度范围：-40°C 至 +105°C

应用

• 车载远程信息处理与信息娱乐系统
• 高级驾驶辅助系统（ADAS）
• GPS、卫星广播与天线连接
• 工业无线通信网络
• 恶劣环境下的 IIoT 设备
• V2X 通信系统
• 工业自动化与控制
• 无人运输系统（AGV/AMR）
• 农业机械与户外设备

规格（机械）
样式：Mini FAKRA 至 Mini FAKRA
第1个连接器：Mini FAKRA Type B（2x2）
第1个触点性别：母（Female）
第2个连接器：Mini FAKRA Type B（2x2）
第2个触点性别：公（Male）
电缆颜色：黑色

规格（机械）
电缆外径：3.3 mm
电缆类型：RTK031
合规：SAE/USCAR-2、RoHS
长度：100 cm
插拔寿命：≥ 25 次

规格（电气）
编码：Mini FAKRA Type B Z 编码
频率范围：直流至 9 GHz
阻抗：50 Ω

规格（环境）
工作温度范围：-40°C 至 +105°C

技术规格

• 型号 / 类型：Mini FAKRA B Jack 2x2 to Plug 2x2，Z 编码
• 零件号：FR-1J1P-100Z05W
• 编码：Mini FAKRA Type B Z 编码
• 样式：Mini FAKRA 至 Mini FAKRA
• 连接器：Mini FAKRA Type B（2x2）— 第1个：母，第2个：公
• 电缆：RTK031，OD 3.3 mm，黑色
• 长度：100 cm
• 电气：50 Ω 阻抗，频率范围直流至 9 GHz
• 环境：IP67（配合时），工作温度 -40°C 至 +105°C
• 合规 / 标准：ISO 20860-1/2、SAE/USCAR-2、USCAR-17、RoHS
• 插拔寿命：≥ 25 次
