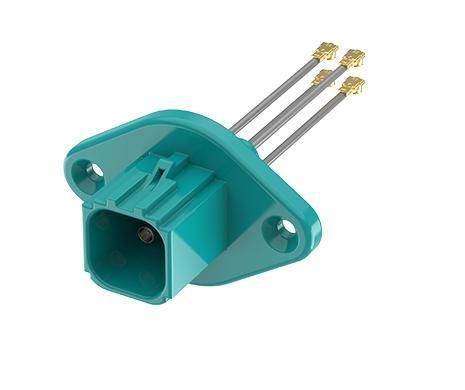

接口电缆束 FR-1P4P-010Z01W

RF 无线电频率小型FAKRA密封

产品概述
ATTEND Mini FAKRA 防水连接器及电缆组件为空间受限的应用提供超紧凑的射频互连解决方案。相比标准 FAKRA，体积显著减小，可实现高密度布局，同时保持机械与射频性能。正确配合时可达 IP67 级防护，并符合 ISO 20860-1/2、SAE/USCAR-2 和 USCAR-17 标准。支持最高 9 GHz 频率，对水、灰尘和振动具有可靠抵抗力——适用于汽车摄像头、ADAS、GPS、雷达及其他户外或移动系统。

主要特性

• 频率范围：最高 9 GHz
• 符合 ISO 20860-1/2、SAE/USCAR-2 和 USCAR-17
• 耐用塑料外壳，适应恶劣汽车环境
• 正确配合时实现 IP67 防护，能可靠防水防尘
• Mini FAKRA 体积可比标准 FAKRA 小至 80%，适合紧凑高密度电子设备
• Mini FAKRA 电缆组件可按应用要求定制
• 工作温度范围：−40 °C 至 +105 °C

应用

• 汽车远程信息处理和信息娱乐系统
• 高级驾驶辅助系统（ADAS）
• GPS、卫星广播及天线连接
• 工业无线通信网络
• 恶劣环境下的 IIoT 设备
• V2X 通信系统
• 工业自动化
• 无人运输系统（AGV/AMR）
• 智能交通系统
• 农业机械

规格表
机械
样式：Mini FAKRA 转 MHF
第1连接器：Mini FAKRA Type B (2x2)
第1接触器性别：公头
第2连接器：MHF
第2接触器性别：公头
电缆颜色：灰色

机械
电缆外径：1.37 mm
电缆类型：微同轴
符合性：RoHS
长度：10 cm
插拔寿命：≥ 25 次

电气
编码：Mini FAKRA Type B Z Code
频率范围：DC 至 9 GHz
阻抗：50 Ω

环境
工作温度范围：-40 °C 至 +105 °C

技术规格

• 样式：Mini FAKRA 转 MHF
• 第1连接器：Mini FAKRA Type B (2x2)
• 第1接触器性别：公头
• 第2连接器：MHF
• 第2接触器性别：公头
• 电缆颜色：灰色
• 电缆外径：1.37 mm
• 电缆类型：微同轴
• 符合性：RoHS
• 长度：10 cm
• 插拔寿命：≥ 25 次
• 编码：Mini FAKRA Type B Z Code
• 频率范围：DC 至 9 GHz
• 阻抗：50 Ω
• 工作温度范围：-40 °C 至 +105 °C
