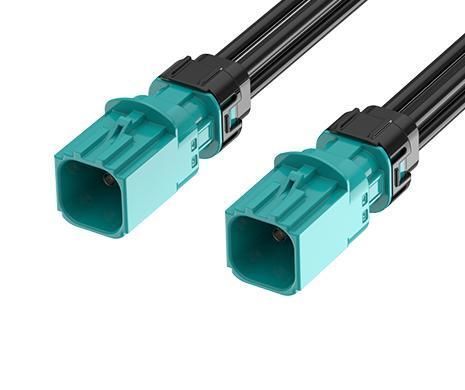

小型FAKRA电缆束 Mini FAKRA B Plug

RF 无线电频率密封

产品概述
ATTEND Mini FAKRA 防水连接器和电缆组件为空间受限的应用提供超紧凑解决方案。相比标准 FAKRA 缩小占位，可实现高密度布局，同时保持可靠的机械和射频性能。正确配合时达 IP67，符合 ISO 20860-1/2、SAE/USCAR-2 和 USCAR-17 标准，支持直流至 9 GHz，具备耐水、耐尘和抗振动能力，适用于车载摄像头、ADAS、GPS、雷达及其他户外或移动系统。

主要特性

• 频率范围：最高 9 GHz
• 标准：ISO 20860-1/2、SAE/USCAR-2、USCAR-17、RoHS
• 适用于恶劣车载环境的紧凑塑料外壳
• 正确配合时具备 IP67 防护
• Mini FAKRA 占位比标准 FAKRA 小至 80%，适合高密度电子设备
• 可按应用需求定制电缆组件
• 工作温度：-40°C 至 +105°C

应用

• 车载远程信息处理与信息娱乐系统
• 高级驾驶辅助系统（ADAS）
• GPS、卫星广播与天线连接
• 恶劣环境下的工业无线通信网络与 IIoT 设备
• V2X 通信系统
• 工业自动化与无人运输（AGV/AMR）
• 农业机械与户外设备

规格 — 机械
样式：Mini FAKRA to Mini FAKRA
第1连接器：Mini FAKRA Type B (2x2)
第1触点性别：公头
第2连接器：Mini FAKRA Type B (2x2)
第2触点性别：公头
电缆颜色：黑色

规格 — 机械（补充）
电缆外径：3.3 mm
电缆类型：RTK031
商品型号：FR-1P1P-100Z02W
长度：100 cm
插拔寿命：≥ 25 次
合规：SAE/USCAR-2、RoHS

规格 — 电气
编码：Mini FAKRA Type B，Z 码
频率范围：DC 至 9 GHz
特性阻抗：50 Ω

规格 — 环境
工作温度范围：-40°C 至 +105°C

技术规格

• 产品系列：Mini FAKRA 防水连接器与电缆组件
• 连接器配置：B Plug 2x2 至 B Plug 2x2
• 电缆外径：3.3 mm
• 电缆长度：100 cm
• 防护等级：正确配合时为 IP67
• 频率支持：DC 至 9 GHz
• 标称阻抗：50 Ω
• 工作温度：-40°C 至 +105°C
• 标准：ISO 20860-1/2、SAE/USCAR-2、USCAR-17、RoHS
• 插拔耐久性：≥ 25 次
