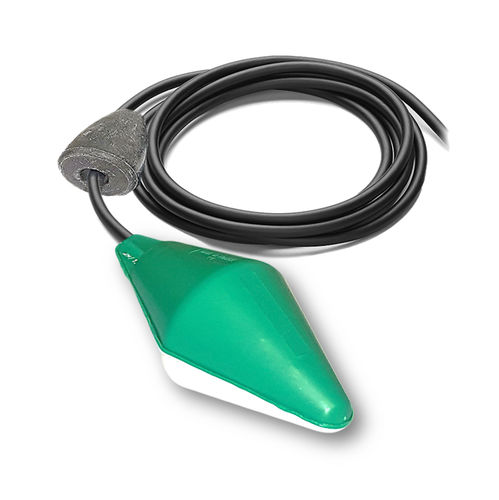

机电液位开关 SOBA

倾斜浮筒式废水

概述
SOBA 液位调节器用于含杂质的污水及其它受污染液体的液位控制。通过双锥形浮子的倾斜来检测液位，驱动机械触点以打开或关闭用于泵控制或报警的回路。

用途与优势
成对使用（至少两个浮子）可实现储罐或集水坑的高低液位控制。适用于因沉积物或固体颗粒导致磁性液位控制器无法使用的环境。出厂配备的可调节250 g树脂配重确保稳定的旋转点，并使设备在广泛的密度范围内工作。±25°的切换角保证精确的液位检测。设备可配置为高/低报警（防溢或防空转）。

工作原理
浮子随液位自由上下，在预设位置倾斜并根据选择的接线模式（注液或排液）改变内置机械开关的状态。三芯电缆（COM、NO、NC）允许选择工作模式。

排液模式
在排液模式下，浮子到达高位时开关启动泵；当储罐排空时，开关切断回路以停止泵并保护设备。

注液模式
在注液模式下，浮子到达低位时回路闭合（NC），启动泵为储罐加注。

安装指南 — 配重位置
触发点取决于液体搅动、流量以及配重在电缆上的位置。通过调整配重可改变旋转点和触发所需的液位差。SOBA 参考值：最小 Y = 10 cm / X 25–30 cm；最大 Y = 30 cm / X 45–50 cm。

接线与固定
可使用 FIXCAB 配件从电缆护套悬挂浮子。潮湿区域的电气连接必须密封并设置在罐体外部。电缆长度可按需提供以避免接头。

关键特点

• 全方向检测 — 双锥形适用于搅拌液体。
• 出厂可调250 g树脂配重以调整旋转点。
• 聚合物设计减少沉积物附着；维护要求低。

推荐配件

• FIXCAB 电缆夹
• 控制继电器 / 泵启动器
• 泵控制多功能插座
• 夹式配重（例如 275 g）

技术规格

• 切换角：±25°
• 允许流体密度：0.70 至 1.15 kg/dm³
• 最大工作压力：3.5 bar
• 最高温度：85 °C
• 防护等级：IP68
• 外壳：聚丙烯共聚物（双锥形）
• 电缆：3 x 1 mm² 氯丁橡胶（HR HY）
• 浮子重量（不含电缆）：200 g
• 配重：250 g 树脂配重（可在电缆上调节）
• 电缆长度（常规）：按需（5、6、10、13、15、20、25、30 m）
• 电气参数：多种供电选项（例如 AC 250 V — 纯阻性负载至 16 A，感性负载至 6 A；DC 48 V — 纯阻性负载至 1.5 A，感性负载至 0.8 A）；实际数值取决于供电和触点配置。
