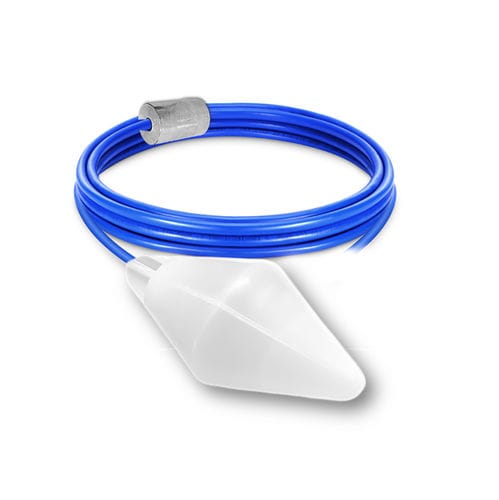

倾斜液位开关 SOBA EP

浮筒式用于水罐用

概述
SOBA EP 为获得 ACS 认证的浮球液位开关，适用于饮用水系统的长期浸没使用。采用适合食品接触的材料制造，配有可调式 AISI 316L 不锈钢配重，在水箱和饮用水处理系统中提供精确的液位控制。

工作原理
SOBA EP 通过倾斜检测工作：浮球随液位上下移动，当达到预设角度时驱动内部机械开关。电缆为三芯（COM、NO、NC），可选择接线模式。可成对使用以控制最小和最大液位。不推荐用于强烈湍流或有剧烈搅拌的环境。

工作模式

• 排水模式：上方开关位置启动泵以防止溢流；液位下降至下方位置时切断电路。
• 注水模式：下方位置闭合电路（NC），启动泵为水箱注水。

安装与配重调节
配重在电缆上的固定位置决定了切换角度和可测量的液位范围。通过调整配重可适应不同密度和轻度湍流。参考值：Y min = 10 cm → X ≈ 25–30 cm；Y max = 30 cm → X ≈ 45–50 cm。调节步骤：将 AISI 316L 配重从 O 型圈上轻轻取下，移动 O 型圈至所需位置，然后将配重固定回电缆上。

推荐配件

• FIXCAB：电缆固定配件，用于悬挂和精确调节。
• 控制继电器（例如 AT-DR07）：用于与报警器、泵和自动化接口。

关键特点

• 基于倾斜的浮球检测。
• 精确切换角度：±25°。
• 可调式 AISI 316L 不锈钢配重，用于设置旋转点。
• 光滑的双锥形外壳可减少沉积，降低维护需求。

技术规格

• 切换角度：±25°
• 适用流体密度：0.70–1.15 kg/dm³
• 电气参数 / 供电：12、24、48 V AC/DC；最高至 250 VAC — 切断能力 16 (6) A（16 A 纯阻性；6 A 感性）
• 最大工作压力：3.5 bar
• 最高工作温度：85 °C
• 防护等级：IP68
• 外壳：聚丙烯共聚物（ACS 认证）
• 电缆：3 x 1 mm²，EPDM（ACS 认证）
• 浮球重量（无电缆）：约 200 g
• 配重：约 230 g AISI 316L 不锈钢
• 电缆长度（可选）：5、6、10、13、15、20、25、30 m
