浮筒式液位开关 SOBA HR HY

用于液体用于操控泵罐用

概述

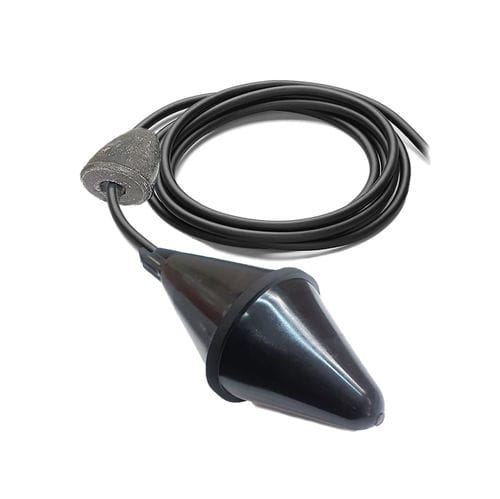

SOBA HR HY 浮球式液位开关用于具有腐蚀性或侵蚀性的液体中实现自动泵控制和液位调节。其采用经压硫化的 HR HY（Hypalon）双层套壳，双锥形结构，配备换向触点（COM/NO/NC）和可在电缆上调节的250 g 树脂配重，以便在较宽的密度范围内精确设定旋转点和工作状态。

工作原理
装置采用倾翻原理：浮体随液位升降，当达到预设位置时驱动内置机械开关。3芯电缆（COM、NO、NC）允许在接线时选择加注或排放模式。两只相同浮球可配合使用以控制罐体的最低和最高液位。

主要特性与优势

• 经压硫化的 HR HY（Hypalon）双层双锥外壳，适用于耐侵蚀液体环境。
• 电缆上可调的树脂配重（250 g）用于设定切换点。
• 换向触点 NO/NC（3芯：COM、NO、NC），可直接控制或通过继电器控制。
• 流线型外形减少杂质积聚，降低维护频率。
• 适用于较宽的液体密度范围。
• 防护等级 IP68；法国设计与制造。

使用模式

• 排放模式：当罐体空时开关停止泵以保护设备。
• 加注模式：当浮体处于低位时开关启动泵以加注罐体（NC 接线）。
• 可作为高/低液位报警用于防止溢出或干运转。

电气特性（摘录）
电源示例：12、24、48 VAC/VDC；250 VAC/VDC 50/60 Hz。切换容量：16 (6) A（16 A 电阻性；6 A 感性）。直流示例：48 V — 电阻性 1.5 A / 感性 0.8 A；12 V — 100 mA；24 V — 10 mA。

安装与使用说明
配重可在电缆上调节：移动配重可改变触发切换所需的液位差（配重与浮体距离越大，所需液位差越大）。参考值：Y min = 10 cm -> X 25–30 cm；Y max = 30 cm -> X 45–50 cm。电缆可按要求定制长度以避免不当接头。浮球应通过电缆护套悬挂（推荐配件：FIXCAB）。外部电气连接须在罐外的密封接线盒中完成。

技术参数

• 动作角度：+/- 25°
• 允许液体密度：0.70 至 1.10 kg/dm³
• 最大工作压力：4 bar
• 最高温度：90 °C
• 防护等级：IP68
• 外壳：双锥 Hypalon（HR HY）
• 电缆：3 芯 1 mm²
• 浮体重量（不含电缆）：295 g
• 配重：250 g 树脂填充（可调）
• 电缆标准长度：可按要求提供

备注
不建议用于强湍流的侵蚀性液体环境。若安装在危险区域，请选择经 ATEX 认证的 SOBA EX 型号。
