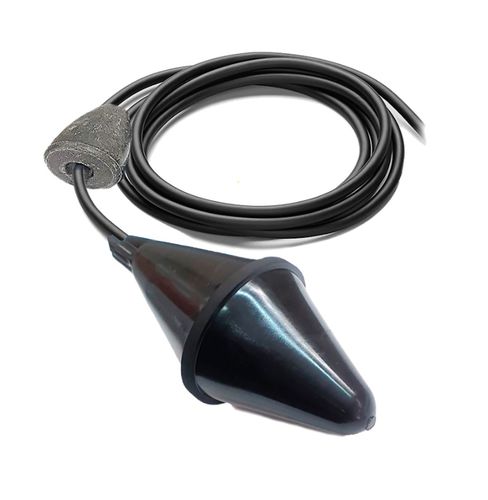

倾斜液位开关 SOBA EX

浮筒式用于腐蚀性液体罐用

产品简介
SOBA EX 为 ATEX 认证的液位调节器，适用于爆炸性环境（气体区 0、1、2 和粉尘区 20、21、22）。其双层防水 HR HY（高耐性 Hypalon）压硫外壳适合在酸、溶剂、油品、海水等侵蚀性液体中使用。标配可在电缆上调节的 250 g 树脂配重，可适应不同流体密度并优化浮球转动点。设备必须与本质安全继电器（intrinsic safety relay）配套安装。

工作原理
SOBA EX 采用倾斜触发式检测：浮球随液位升降，当达到设定高度时触发内部机械微动开关，打开或关闭电路（填充或排空模式）。电缆含三芯（COM、NO、NC）以供接线选择。两个相同类型浮球可配对使用以控制最小与最大液位。

工作模式

• 排空模式：浮球在高位时切换以启动泵（防溢出保护）。当罐体为空时开关断开以停止泵。
• 填充模式：浮球在低位时闭合（NC），泵启动以补充液位（防干转保护）。

安装与配重位置调整
切换点受液体搅动、流量以及配重在电缆上的位置影响。配重与开关之间的电缆长度决定浮球改变状态所需的行程。随附的 250 g 树脂配重可通过从锁定环/密封圈上松脱后在电缆上重新定位来调整。参考值：最小 Y = 10 cm → X 25–30 cm；最大 Y = 30 cm → X 45–50 cm。

技术参数

• 切换角：±25°
• 允许流体密度：0.70 至 1.10 kg/dm³
• 最大工作压力：4 bar
• 最高温度：90 °C
• 防护等级：IP68
• 双锥形外壳：HR HY（高耐性 Hypalon）双层压硫结构
• 电缆：3 芯 1 mm² HR HY
• 浮球重量（不含电缆）：295 g
• 随附配重：250 g 树脂填充，可在电缆上调节
• 电缆长度（标配）：按需（5、6、10、13、15、20、25、30 m）
• 电气示例：
  VAC (50/60 Hz)：至 250 V 电阻性最大 10 A；250 V 感性最大 4 A；24 V 电阻性示例 10 mA；12 V 示例 100 mA。
  VDC：24 V 多电流等级（示例 10 mA、8 mA、0.7 mA，取决于配置）；12 V 示例 3 A / 1.8 A（取决于负载）；5 V 示例 1 mA（取决于负载）。
