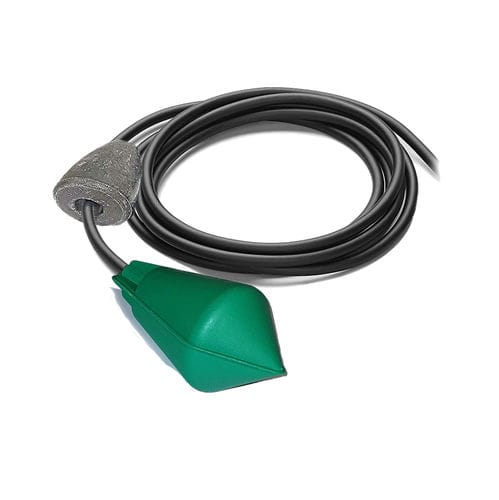

机电液位开关 SOBA SMALL

倾斜浮筒式用于液体

产品简介
SOBA SMALL是一款液位调节器，在技术上与SOBA型号相似，但体积更小，专为小型罐或狭小空间设计。通过浮子倾斜检测液位，驱动电接点以控制泵、报警或其他调节装置。设计并制造于法国。

工作原理
梨形浮子随液位上下移动。当液位达到预设位置时，浮子倾斜并根据所选模式（注液或排液）打开或关闭内部机械开关。电缆包含三根导体（COM、NO、NC），可在接线时选择工作模式。成对使用（一个用于低位，一个用于高位）时，SOBA SMALL可实现完整的液位控制。

优点与应用

• 为小型罐和狭小空间设计
• 全方向检测（无论位置如何均能响应液体运动）
• 聚丙烯双锥形外壳，减少污垢堆积
• 适用于含有杂质或沉积物的液体（磁性传感器不适用时）
• 标配可调250 g树脂配重，用于优化切换点

安装与调节
配重夹在电缆上并沿电缆定位，以根据液体搅动和注排流量调整转动点和切换角度。配重与浮子之间的距离越大，液位差（及切换角）越大。指示值：最小 Y = 10 cm -> X 20-25 cm；最大 Y = 30 cm -> X 40-45 cm。

技术参数 / 规格

• 商品名称：SOBA SMALL
• 切换角度：+/- 25°
• 适用液体密度：0.70 至 1.25 kg/dm³
• 最大工作压力：3.5 bar
• 最高温度：85 °C
• 防护等级：IP68
• 双锥体：共聚物聚丙烯
• 电缆：3芯 1 mm²，氯丁橡胶（HR HY）
• 浮子净重（不含电缆）：110 g
• 配重：250 g 树脂填充（可在电缆上调节）
• 电缆长度（标准）：可按要求提供
• 电气触点：集成机械开关，导体 COM / NO / NC
• 切换容量（示例）：250 V AC – 最高16 A（阻性）；感性负载示例最高6 A；48 V DC – 最高1.5 A；24 V DC – 参考值；12 V – 100 mA（示例）
