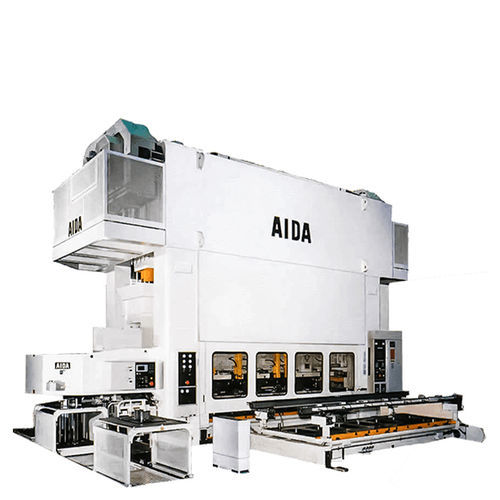

机械压力机 TME-L2 series

成形冲压汽车零件

概述
TME-L2系列为2点式link‑motion机械式转移压力机，专为高强度材料的高精度成形而设计。结构要点包括宽阔的悬挂点间距以提升偏心载荷承载能力、最小化的整体间隙以减少穿透（breakthrough）、8点方形滑块导向以限制横向和纵向位移，以及拉杆紧固的机架以提高刚性。

设计与制造
AIDA在内部制造精密零件，以在关键部位实现最小间隙。8面滑导设计与握持式接触点设计提供高耐久性和稳定成形。大型机架与优化的制造工艺支持汽车结构面板及传动系零件的成形。先进的link‑motion可降低拉伸速度并保持滑块速度恒定，以改进成形控制。

主要特性

• 先进link‑motion：降低拉伸速度并保持滑块速度恒定
• 适用于最大生产多样性与稳定性的冲压系统
• 采用先进金属密封设计的过载保护器，响应快速以保护模具与压力机
• 最小化整体间隙以降低穿透风险
• 滑块可轻松调整以保持平行度并抵抗偏心载荷
• 宽悬挂点间距以增强偏心载荷承载能力
• 8点方形滑导限制横、纵向移动
• 拉杆紧固机架以提高刚性与精度
• 为高强度材料成形优化的大型机架设计
• 内部制造的精密零件、8面滑导与握持型接触点设计带来高精度与高耐久性

主要规格（按型号）
Model | TME-L2-10000 | TME-L2-12500 | TME-L2-25000
Capacity (kN) | 10000 | 12500 | 25000
Slide Stroke (double reduction) (mm) | 550 | 400 | 500
Slide and bolster length (mm) | 4500 | 5100 | 4400
Slide and bolster width (mm) | 1800 | 1800 | 1800
Side window opening (mm) | 2500 | 2360 | 2600
Shut height (mm) | 900 | 900 | 950
Slide adjustment (mm) | 300 | 300 | 300
Press speed in full revolution (double reduction) (mm-1) | 10÷25 | 6÷24 | 8÷30

技术规格

• 压力范围：10000 kN 至 25000 kN
• 型号：TME-L2-10000、TME-L2-12500、TME-L2-25000
• 滑块行程（双减速）：550 / 400 / 500 mm（按型号）
• 滑块与工作台长度/宽度：4500–5100 mm / 1800 mm
• 侧窗开口与闭合高度：各型号不同（见表）
• 滑块调节：300 mm（所有型号）
• 全转速下的压机速度（双减速）：各型号范围不同
• 机械式2点转移压机，link‑motion驱动
• 8点/8面滑导设计，限制横向/纵向移动以实现高精度
• 拉杆紧固机架与大型机架设计，适用于高强度材料成形
