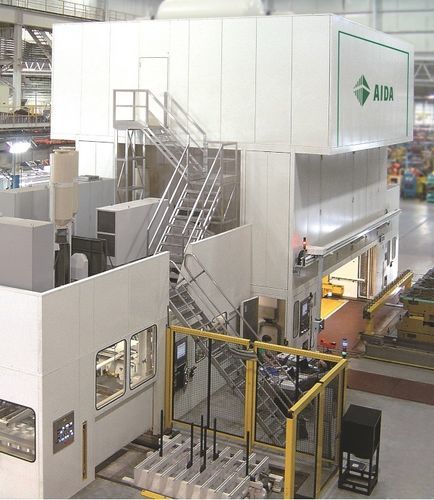

机械压力机 TME-S4 series成形冲压用于钢板
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 驱动类型
- 机械
- 功能
- 成形, 冲压
- 应用
- 用于钢板
- 结构
- 拱门式, 偏心
- 其他特性
- 高速, 传输
- 力度
6,300 kN, 8,000 kN, 10,000 kN
- 开口
2,000 mm, 2,250 mm, 2,300 mm
(79 in, 89 in, 91 in)- 速率(冲程/分)
最少: 15 p/min
最多: 80 p/min
- 行程
250 mm, 300 mm, 400 mm
(9.843 in, 11.811 in, 15.748 in)- 托盘宽度
最少: 2,200 mm
(87 in)最多: 2,630 mm
(104 in)- 托盘长度
最少: 4,500 mm
(177 in)最多: 5,000 mm
(197 in)
产品介绍
概述
TME-S4 Series由直侧四点式转移压力机组成，适用于板料转移模具成形。非常刚性的拉杆框架配合最小间隙的轴承，可将冲顶与噪音降至最低，提高长期精度并延长模具寿命。滑块悬挂点中心与拉杆中心位置非常接近，为多工序成形提供了最优结构，同时允许左右悬挂点大间距并承受大偏心载荷。内置动态配重可减少振动，保证高速稳定生产。
特点
主要参数
型号 | TME-S4-6300 | TME-S4-8000 | TME-S4-10000
容量 (kN) | 6300 | 8000 | 10000
冲程长度 (mm) | 300 | 300 | 250 – 400
每分钟冲次 (min-1) | 15 ÷ 80 | 15 ÷ 65 | 15 ÷ 56
滑块面积 (L/R x F/B) (mm) | 4500 x 2200 | 5000 x 2630 | 4500 x 2480
工作台面积 (L/R x F/B) (mm) | 4300 x 2200 | 5000 x 2630 | 4500 x 2300
侧窗开口 (mm) | 2000 | 2300 | 2250
闭合高度 (mm) | 1220 | 1200 | 1200
滑块调节 (mm) | 250 | 250 | 300
TME-S4 Series由直侧四点式转移压力机组成，适用于板料转移模具成形。非常刚性的拉杆框架配合最小间隙的轴承，可将冲顶与噪音降至最低，提高长期精度并延长模具寿命。滑块悬挂点中心与拉杆中心位置非常接近，为多工序成形提供了最优结构，同时允许左右悬挂点大间距并承受大偏心载荷。内置动态配重可减少振动，保证高速稳定生产。
特点
- 锻造偏心轴，滑块与上模动态平衡
- 极低挠度的拉杆式机架，轴承间隙最小化
- 内置动态配重以降低振动并支持高速稳定运行
- 左右悬挂点间距大，可承受偏心及重载荷
- 前后左右对称机架，具有高动态精度；适用于厚板连续冲压
主要参数
型号 | TME-S4-6300 | TME-S4-8000 | TME-S4-10000
容量 (kN) | 6300 | 8000 | 10000
冲程长度 (mm) | 300 | 300 | 250 – 400
每分钟冲次 (min-1) | 15 ÷ 80 | 15 ÷ 65 | 15 ÷ 56
滑块面积 (L/R x F/B) (mm) | 4500 x 2200 | 5000 x 2630 | 4500 x 2480
工作台面积 (L/R x F/B) (mm) | 4300 x 2200 | 5000 x 2630 | 4500 x 2300
侧窗开口 (mm) | 2000 | 2300 | 2250
闭合高度 (mm) | 1220 | 1200 | 1200
滑块调节 (mm) | 250 | 250 | 300
