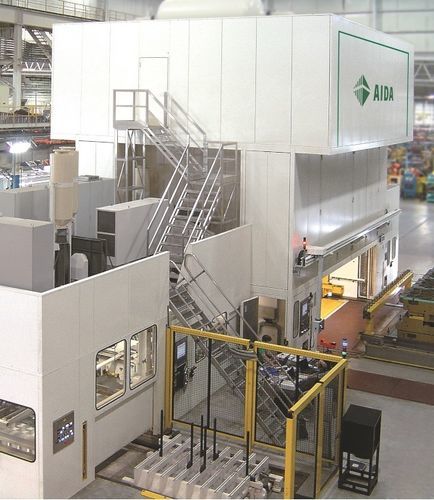

机械压力机 TME-L4 Series

成形冲压用于钢板

产品描述
TME-L4系列由高精度、高刚性的直侧4点连杆传动传送冲床组成，适用于传送模具和多工序成形。高刚性拉杆式机架配合最小轴承间隙设计，将冲穿量降至最低，降低噪音，保持长期精度并延长模具寿命。滑块悬挂点中心靠近拉杆中心，结构适合左右悬挂点大间距并能承受重载偏心荷载。内置动态平衡装置可减少振动，实现稳定的高速生产。

主要特性

• 采用锻造偏心轴，安装于极低挠度的拉杆式机架上，并对滑块和上模进行动态平衡
• 内置动态配重减少振动，支持稳定的高速运行
• 悬挂点间距大，有效抵抗偏心载荷
• 高刚性机架可承受厚板传送冲压
• 前后左右对称的机架结构保证高动态精度

主要规格
Model | TME-L4-10000 | TME-L4-12500 | TME-L4-16000 | TME-L4-20000 | TME-L4-25000
Capacity (kN) | 10000 | 12500 | 16000 | 20000 | 250000
Slide and bolster length (mm) | 4400 – (5500) | 5000 – 5500 – 6100 | 5000 – 5500 – 6100 – (7200) | 6100 – (7200) | 6100 – (7200)
Slide and bolster width (mm) | 2000 – (2500) | 2500 | 2500 | 2500 | 2500
Press speed (min-1) | 8÷30 | 8÷30 | 10÷30 | 10÷30 | 10÷30
Side window opening (mm) | 2700 – (3350) | 3350 | 3350 – (3500) | 3350 – (3500) | 3350 – (3500)
Shut height (mm) | 800 – 900 – 1300 | 800 – 900 – 1300 | 800 – 900 – 1300 | 800 – 900 – 1300 | 800 – 900 – 1300
Slide adjustment (mm) | 300 – 350 | 300 – 350 | 300 – 350 | 300 – 350 | 300 – 350

特征 / 技术规格

• 系列名称: TME-L4 Series
• 品牌: AIDA
• 类型: 直侧4点连杆传动传送冲床
• 适用范围: 传送模具、多工序成形、厚板传送冲压
• 关键设计: 拉杆式机架与最小轴承间隙；锻造偏心轴；内置动态平衡；悬挂点大间距；对称机架以保证高动态精度
• 典型冲床速度: 依据型号为 8÷30 或 10÷30 min-1
• 闭合高度选项: 800、900、1300 mm
• 滑块行程调节: 300–350 mm
• 有关型号尺寸与容量，请参见上方“主要规格”表
