超声波检测系统 Ranger A1050

手动自动化厚度

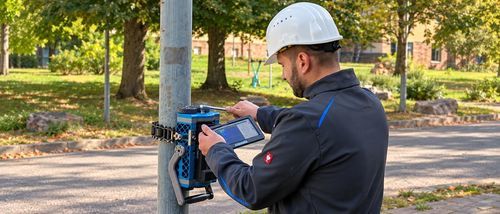

概述 A1050 RANGER 是一款紧凑型导波超声检测系统，用于快速检测管道和路灯杆等结构中的隐蔽腐蚀，尤其适用于支撑下等难以接近的区域。采用 Dry-Point-Contact (DPC) 换能器，系统无需耦合剂，便于现场部署。扫描器可进行完整的360°周向扫描，生成高分辨率 B 扫描图像以指示腐蚀位置和严重程度。便携式电子单元与平板界面支持快速安装与现场可视化。

主要特性

• 可使用自适应检验操纵器扫描，或使用两根手柄和磁性尺手动操作以适应狭小空间。
• 沿管道周向在多个等距位置采集超声数据（多通道采集）。
• 采用 SAFT 实时重建 B 扫描图像，用于腐蚀定位与评估。

应用 用于金属结构（如管线和路灯杆）中隐蔽腐蚀和壁损的检测，特别是在难以到达的区域（例如支撑下方）。系统对整周（360°）进行导波扫描并采集多通道数据，生成 B 扫描图像，无需拆卸结构或中断运行。

包装清单（含/选项）

• A1050 RANGER 电子单元（平板电脑，带保护壳）
• 带保护壳的 Android 平板电脑
• 适用于多种管径的自适应检验操纵器
• 电子单元和平板电脑用 Type-C 电源
• 便携硬质箱
• 可选：用于手动采集数据的两根手柄（不含操纵器）

文档

• 产品宣传页（数据表）可用
• 用户手册和应用说明可用
• 固件与软件下载可用

技术规格

• 测量技术：导波超声检测（SH0 模式）
• 换能器：Dry-Point-Contact (DPC)，无需耦合剂
• 工作频率：50 kHz
• 检测范围：最长约 3 m（9.8 ft）
• 数据采集通道数：32
• 适用直径：70 mm – 380 mm（2.7" – 15"）
• 单次充电工作时间：最长约 10 小时
