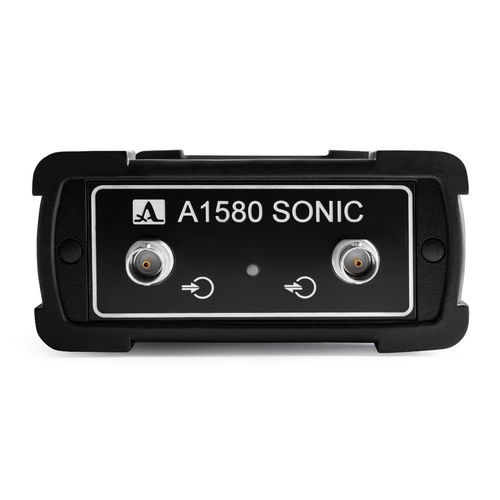

超声波数据采集系统 A1580 Sonic

发声用于超声波 CND实验室

概述
通用型 OEM 超声脉冲发生‑接收前端与宽带数据采集单元，适用于实验室及工业测试与检测的独立或集成应用。可驱动干点接触（Dry‑Point‑Contact, DPC）换能器和常规压电换能器，覆盖宽频带。具备无线数据传输功能，并提供文档化 SDK 以便集成与定制开发。

应用

• 脉冲速度测量（Pulse Velocity）
• 脉冲回波（pulse-echo）数据采集用于缺陷检测
• 与检验操作器位置同步的数据采集
• 与材料试验机（拉伸、压缩）时间同步的数据采集

技术参数（摘录）
发射端（TRANSMITTER）
发射输出电压：200 V
激励序列：Meander，0.5–8.0 周期
脉冲重复频率：1 – 3,500 Hz

接收端（RECEIVER）
数据采集向量长度：128k 样本
采样率（MHz）：1、10、25、50、100
滤波频率（FIR）：可配置
接收带宽：10 kHz – 16 MHz
放大器动态范围：0–80 dB
衰减器动态范围：-20–0 dB
增益设置范围：0–100 dB（1 dB 步进）
可编程 DAC 点数：128k
DAC 动态范围：40 dB
平均因子：1–256

尺寸与重量
电子模块尺寸：116 × 56 × 230 mm
电子模块重量：0.9 kg
工作温度范围：-20 至 +45 °C

数据接口
无线以太网：IEEE 802.11n（54 Mbit）
以太网：100 Mbit
外部触发输入：TTL

随货清单

• A1580 Sonic 电子单元（1）
• 电源适配器及线缆 220 V → 15 V（1）
• 以太网线 1.5 m（1）
• Wi‑Fi 天线（1）
• 集成套件（SDK）用户手册（1）
• 入门应用软件 “ACS Mathilda” Windows GUI（1）

文档
A1580 Sonic 产品宣传页（PDF）可用。

特性 / 技术规格

• 发射输出 200 V；激励 Meander 0.5–8.0 周期；脉冲频率 1–3,500 Hz
• 接收带宽 10 kHz–16 MHz；采样率最高 100 MHz；数据向量长度 128k 样本
• 放大器动态范围 0–80 dB；衰减器 -20–0 dB；增益可调 0–100 dB（1 dB 步进）
• 可编程 DAC（128k 点，40 dB）；平均化因子 1–256
• 接口：无线 IEEE802.11n 与有线 Ethernet 100 Mbit；外部 TTL 触发
• 紧凑电子模块 116 × 56 × 230 mm；重量 0.9 kg；工作温度 -20 至 +45 °C
• 含 SDK 及入门 Windows GUI 应用以便集成
