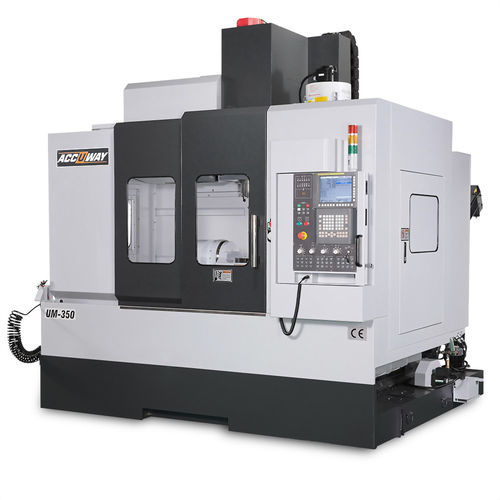

5轴CNC加工中心 UM-350立式旋转台式BT40
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 轴数量
- 5轴
- 卧式／立式
- 立式
- 结构
- 旋转台式
- 主轴头
- BT40
- 工具数量
- 24工具, 40工具, 32工具
- 其他特性
- 直接传动
- X轴
700 mm
(27.56 in)- Y轴
550 mm
(21.65 in)- Z轴
550 mm
(21.65 in)- 转速
12,000 rpm, 15,000 rpm
(75,398 rad.min-1, 94,248 rad.min-1)- 输出功率
7.5 kW, 11 kW
(10.2 hp, 14.96 hp)- X轴进给速度
42,000 mm/min
(27.56 in/s)- Y轴进给速度
42,000 mm/min
(27.56 in/s)- Z轴进给速度
42,000 mm/min
(27.56 in/s)- 最大台面负荷
200 kg
(441 lb)- 工具重量(最大)
7 kg
(15.4 lb)- 总重量
7,500 kg
(16,534.67 lb)- 整体长度
2.7 m
(8'10" )- 整体宽度
2.2 m
(7'02" )- 总高度
3.2 m
(10'05" )
产品介绍
主軸軸承直徑 - mm - 70
A軸行程 - degree - -120 / +30
C軸行程 - degree - 360
最大旋轉軸(C軸)速度 - rpm - 40
最大傾斜軸(A軸)速度 - rpm - 33.3
主軸鼻端至工作台面距離 - mm - 40~540
工作台尺寸 - mm - Ø350
最大工件尺寸 - mm - Ø350 x 280
T型槽尺寸 - mm - 12
