3轴CNC加工中心 KDXM2030
立式龙门式BT 50

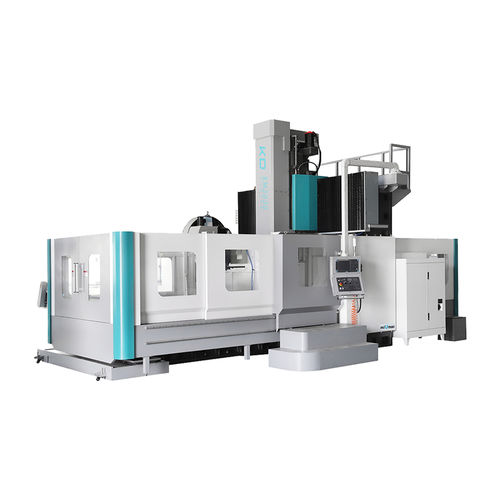

3轴CNC加工中心 - KDXM2030 - Zhejiang KAIDA Machine Tool CO., LTD. - 立式 / 龙门式 / BT 50

3轴CNC加工中心 - KDXM2030 - Zhejiang KAIDA Machine Tool CO., LTD. - 立式 / 龙门式 / BT 50 - 图像 - 2

3轴CNC加工中心 - KDXM2030 - Zhejiang KAIDA Machine Tool CO., LTD. - 立式 / 龙门式 / BT 50 - 图像 - 3

3轴CNC加工中心 - KDXM2030 - Zhejiang KAIDA Machine Tool CO., LTD. - 立式 / 龙门式 / BT 50 - 图像 - 4

3轴CNC加工中心 - KDXM2030 - Zhejiang KAIDA Machine Tool CO., LTD. - 立式 / 龙门式 / BT 50 - 图像 - 5

3轴CNC加工中心 - KDXM2030 - Zhejiang KAIDA Machine Tool CO., LTD. - 立式 / 龙门式 / BT 50 - 图像 - 6

添加到我的收藏夹

添加到产品对比表

产品规格型号

轴数量: 3轴
卧式／立式: 立式
结构: 龙门式
主轴头: BT 50
工具数量: 24工具
相关功能: 铣削
认证: ISO 9001
应用: 用于汽车工业, 用于重型作业, 用于航空工业, 用于大型工件
其他特性: 高性能, 高效率, 高精度
X轴: 3,200 mm
(125.98 in)
Y轴: 1,800 mm
(70.87 in)
Z轴: 800 mm
(31.5 in)
转速: 6,000 rpm
(37,699 rad.min-1)
输出功率: 15 kW
(20.39 hp)
X轴进给速度: 10 m/min
Y轴进给速度: 12 m/min
Z轴进给速度: 12 m/min
最大台面负荷: 8 t
(9 us ton)
放置精度: 0.02 mm
(0.00079 in)
重复精度: 0.12 mm
(0.00472 in)
总重量: 22 t
(24.25 us ton)

产品介绍

数控龙门加工中心数控龙门加工中心是精心设计、制造的高品质、高精度、高性能的高端技术密集型产品。项目 - 单位 - KDXM2030 工作表 - - 表大小 - 毫米 - 1800×3000 龙门门宽 - 毫米 - 2000 工作台负载 - 吨 - 8 T型槽（数量×宽度×间距） - 毫米 - 9×22×180 加工范围 - - X旅游 - 毫米 - 3200 Y 旅行 - 毫米 - 1800 Z 旅行 - 毫米 - 800 主轴鼻端至工作台面距离 - 毫米 - 190-970 主轴系统 - - 主轴驱动方式 - - 皮带类型主轴转速 - 转速 - 6000 主轴额定功率 - 千瓦 - 15 主轴额定扭矩 - 纳米 - 143 主轴孔锥度 - - BT50 进料系统 - - X/Y/Z电机扭矩 - 纳米 - 36/36/36 X/Y/Z切削进给速度 - 毫米/分钟 - 1-5000 X/Y/Z快速移动速度 - 米/分钟 - 10/12/12 X/Y/Z传动比 - - 2.5/1/1 精确 - - X/Y/Z定位精度 - 毫米 - ≤0.020/0.020/0.016 X/Y/Z重复定位精度 - 毫米 - ≤0.012/0.012/0.010 刀库系统 - - 刀库容量 - 件 - 24 最大刀具直径（相邻/空旁边） - 毫米 - F112/F200 最大刀具长度 - 毫米 - 300 最大刀具重量 - 公斤 - 18 其他的 - - 数控系统 - - FANUC 0i MF（5）机器重量 - 吨 - 22
