3轴CNC加工中心 KDXM1620
立式龙门式BT 50

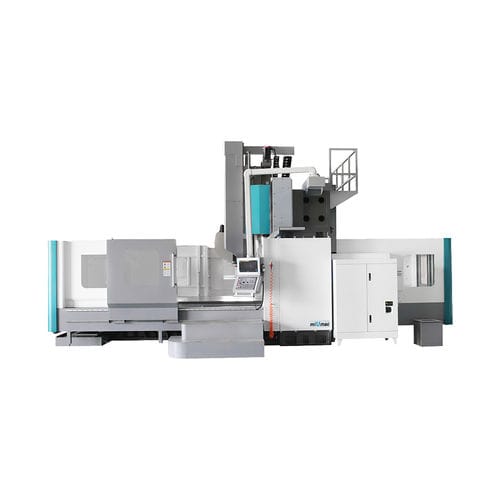

3轴CNC加工中心 - KDXM1620 - Zhejiang KAIDA Machine Tool CO., LTD. - 立式 / 龙门式 / BT 50

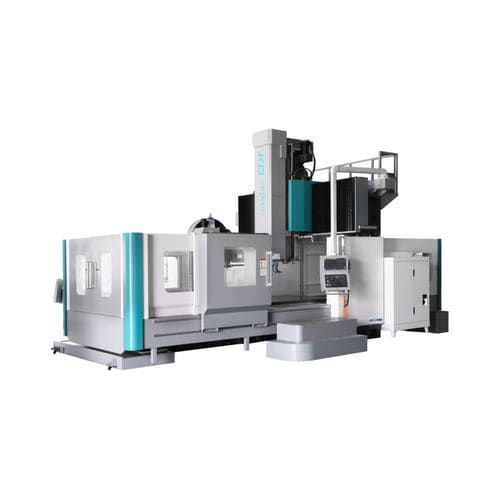

3轴CNC加工中心 - KDXM1620 - Zhejiang KAIDA Machine Tool CO., LTD. - 立式 / 龙门式 / BT 50 - 图像 - 2

3轴CNC加工中心 - KDXM1620 - Zhejiang KAIDA Machine Tool CO., LTD. - 立式 / 龙门式 / BT 50 - 图像 - 3

3轴CNC加工中心 - KDXM1620 - Zhejiang KAIDA Machine Tool CO., LTD. - 立式 / 龙门式 / BT 50 - 图像 - 4

3轴CNC加工中心 - KDXM1620 - Zhejiang KAIDA Machine Tool CO., LTD. - 立式 / 龙门式 / BT 50 - 图像 - 5

3轴CNC加工中心 - KDXM1620 - Zhejiang KAIDA Machine Tool CO., LTD. - 立式 / 龙门式 / BT 50 - 图像 - 6

添加到我的收藏夹

添加到产品对比表

产品规格型号

轴数量: 3轴
卧式／立式: 立式
结构: 龙门式
主轴头: BT 50
工具数量: 24工具
相关功能: 铣削
认证: ISO 9001
应用: 用于汽车工业, 用于重型作业, 用于航空工业, 用于大型工件, 用于模具工业, 医疗用途
其他特性: 高性能, 高效率, 精准, 高刚性
X轴: 2,000 mm
(78.74 in)
Y轴: 1,650 mm
(64.96 in)
Z轴: 800 mm
(31.5 in)
转速: 6,000 rpm
(37,699 rad.min-1)
输出功率: 15 kW
(20.39 hp)
X轴进给速度: 15 m/min
Y轴进给速度: 15 m/min
Z轴进给速度: 15 m/min
最大台面负荷: 5 t
(6 us ton)
工具重量(最大): 18 kg
(39.7 lb)
放置精度: 0.016 mm
(0.00063 in)
重复精度: 0.01 mm
(0.00039 in)
总重量: 20 t
(22.05 us ton)

产品介绍

数控龙门加工中心是精心设计、制造的高品质、高精度、高性能的高端技术密集型产品。项目 - 单位 - KDXM1620 工作表 - - 表大小 - 毫米 - 1300×2000 龙门门宽 - 毫米 - 1660 工作台负载 - 吨 - 5 T型槽（数量×宽度×间距） - 毫米 - 7×22×170 加工范围 - - X旅游 - 毫米 - 2000 Y 旅行 - 毫米 - 1650 Z 旅行 - 毫米 - 800 主轴鼻端至工作台面距离 - 毫米 - 250-1050 主轴系统 - - 主轴驱动方式 - - 皮带类型主轴转速 - 转速 - 6000 主轴额定功率 - 千瓦 - 15 主轴额定扭矩 - 纳米 - 143 主轴孔锥度 - - BT50 进料系统 - - X/Y/Z电机扭矩 - 纳米 - 36/36/36 X/Y/Z切削进给速度 - 毫米/分钟 - 1-5000 X/Y/Z快速移动速度 - 米/分钟 - 15/15/15 X/Y/Z传动比 - - 1/1/1 精确 - - X/Y/Z定位精度 - 毫米 - ≤0.016/0.016/0.016 X/Y/Z重复定位精度 - 毫米 - ≤0.010/0.010/0.010 刀库系统 - - 刀库容量 - 件 - 24 最大刀具直径（相邻/空旁边） - 毫米 - F112/F200 最大刀具长度 - 毫米 - 300 最大刀具重量 - 公斤 - 18 其他的 - - 数控系统 - - FANUC 0i MF（5）机器重量 - 吨 - 20
