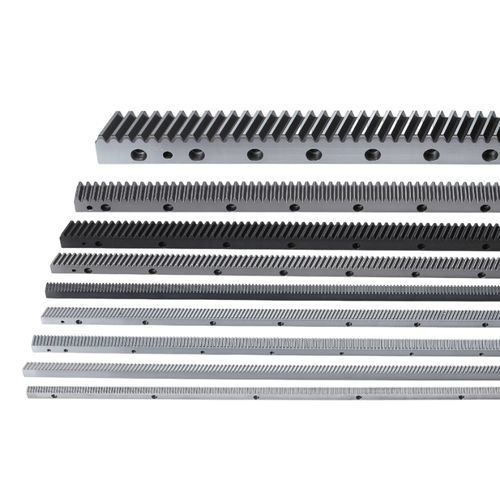

螺旋齿条 MSTMQ02010-DIN8淬火
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 齿形
- 螺旋
- 其他特性
- 淬火
- 长度
最多: 1,017.88 mm
(40.074 in)最少: 960 mm
(37.795 in)
产品介绍
產品簡介
規格數據
齒型: 直齒
品名: MSTMQ
模數 (M): 2
精度 (Q): DIN 8
長度 (L): 1005.31 mm（範圍 960-1017.88 mm）
齒數 (Z): 160
寬度 (B): 25 mm
高度 (A0): 24 mm
節線高 (A1): 22 mm
D: 62.83 mm
I: 125.66 mm
孔數: 8
A: 8 mm
ød1: 7 mm
øD: 11 mm
E: 7 mm
D1: 31.3 mm
I1: 942.7 mm
ød2: 5.7 mm
倒角 (f): 2 mm
總節距誤差 (Fp): 0.100
最大進給力區間 (kN): ≦10 kN
最大進給力 (kN): 1.31 kN
重量: 4.2 kg
單位: mm
特性 / 規格技術
- 材質: SCM440
- 熱處理: 調質（硬度 HRC20-28）
- 齒面處理: 精銑
規格數據
齒型: 直齒
品名: MSTMQ
模數 (M): 2
精度 (Q): DIN 8
長度 (L): 1005.31 mm（範圍 960-1017.88 mm）
齒數 (Z): 160
寬度 (B): 25 mm
高度 (A0): 24 mm
節線高 (A1): 22 mm
D: 62.83 mm
I: 125.66 mm
孔數: 8
A: 8 mm
ød1: 7 mm
øD: 11 mm
E: 7 mm
D1: 31.3 mm
I1: 942.7 mm
ød2: 5.7 mm
倒角 (f): 2 mm
總節距誤差 (Fp): 0.100
最大進給力區間 (kN): ≦10 kN
最大進給力 (kN): 1.31 kN
重量: 4.2 kg
單位: mm
特性 / 規格技術
- 材質: SCM440
- 熱處理: 調質（硬度 HRC20-28）
- 表面與齒面處理: 精銑
- 精度等級: DIN 8
- 模數: 2
- 長度區間 (L): 960-1017.88 mm
- 長度 (L): 1005.31 mm
- 齒數 (Z): 160
- 寬度 B: 25 mm
- 節線高 A1: 22 mm
- 主要直徑 D: 62.83 mm
- 孔數: 8
- 總節距誤差 Fp: 0.100
- 最大進給力: 1.31 kN（區間 ≦10 kN）
- 重量: 4.2 kg
