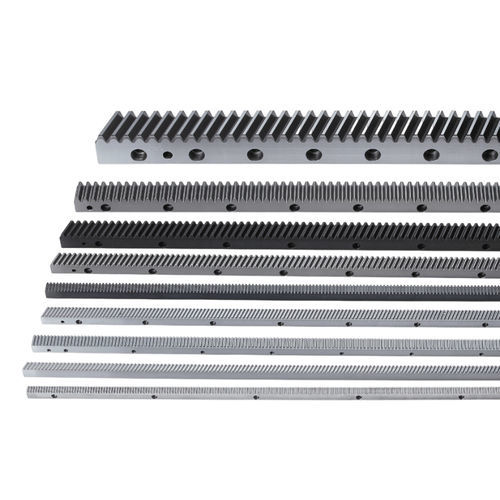

螺旋齿条 CHTMH02010-DIN10
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 齿形
- 螺旋
- 长度
1,000 mm
(39.37 in)
产品介绍
产品概述
技术参数
单位
- 类型：斜齿轮
- 产品编号：CHTMH02010-DIN10
- 材料：S50C
- 右手螺旋角：19°31'42"
- 热处理：淬火（HRC50-55）
- 表面处理：齿面铣削；齿面淬火并喷砂
技术参数
- 齿形：斜齿
- 模数 (M)：2
- 齿数 (Z)：150
- 长度 (L)：1000.00 mm（范围 960-1017.88 mm）
- L2：8.5 mm
- 宽度 (B)：24 mm
- 高度 (A0)：24 mm
- 基节高度 (A1)：22 mm
- D：62.5 mm
- I：125 mm
- 孔数：8
- ød1：7 mm；øD：11 mm；ød2：5.7 mm
- D1：31.7 mm；I1：936.6 mm
- 倒角 (f)：2 mm
- 总节误差 (Fp)：0.200
- 最大进给力范围：≤10 kN；最大进给力：6.48 kN
- 重量：4.1 kg
单位
- mm, kN, kg
