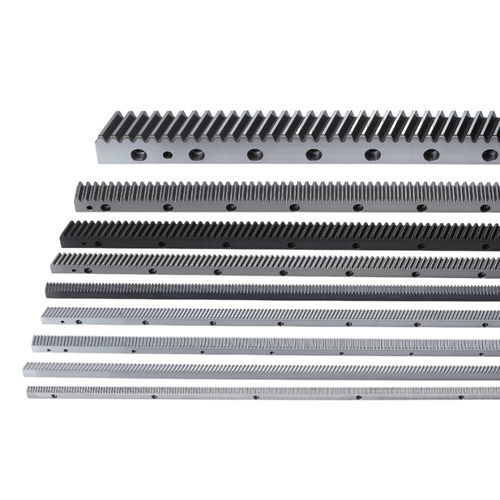

螺旋齿条 CHTMH10010-DIN10
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 齿形
- 螺旋
- 长度
1,000 mm
(39.37 in)
产品介绍
簡要
規格數據
單位
mm
特性 / 規格（技術規格）
- 材質: S50C
- 右旋角: 19°31'42"
- 高週波硬度: HRC50-55
- 表面處理: 精銑、噴砂
規格數據
- 齒型: 斜齒
- 品名: CHTMH
- 模數 (M): 10
- 齒面處理: 精銑
- 熱處理: 高週波硬化
- 精度 (Q): DIN 10
- 材質: S50C
- 長度區間 (L): 960-1017.88
- 長度 (L): 1000.00
- L2: 35.1
- 齒數 (Z): 30
- 寬度 (B): 99
- 高度 (A0): 99
- 節線高 (A1): 89
- D: 62.5
- I: 125
- 孔數 (N°): 8
- A: 32
- ød1: 33
- øD: 48
- E: 32
- D1: 125
- I1: 750
- ød2: 19.7
- 倒角 (f): 5
- 總節距誤差 (Fp): 0.200
- 最大進給力區間 (kN): ＞100
- 最大進給力 (kN): 135.18
- 重量 (KG): 63.0
- 右旋角 (β): 19°31'42"
單位
mm
特性 / 規格（技術規格）
- 材質: S50C
- 模數: 10
- 精度: DIN 10
- 齒型: 斜齒
- 熱處理: 高週波硬化 (硬度 HRC50-55)
- 表面處理: 精銑、噴砂
- 長度範圍: 960-1017.88 mm (本件長度: 1000.00 mm)
- 齒數: 30
- 寬度 B: 99 mm
- 重量: 63.0 kg
