螺旋齿条
螺旋齿条
PDP

... WMH Herion 的预载双小齿轮 PDP 设计用于在高精度直线运动应用中提供一种消除齿条和小齿轮间反向间隙的经济有效的方法。PDP 由两个接地的 WMH 小齿轮组成,每个小齿轮的宽度是齿条宽度的 ½ ,通过专利耦合预载系统连接在一起,消除了齿条和小齿轮之间的反向间隙,是滚珠丝杠驱动系统的一种具有竞争力的替代产品。 PDP 的预紧力矩很容易调节,装置配有 ISO 9409-1 法兰,可与减速机相匹配。PDP 可与精密减速器结合使用,使系统反向间隙 < 1 弧分,从而在某些应用中无需使用两个电动预载减速器(带两个伺服电机)。 主要特点 PDP ...

直齿齿条
直齿齿条
RS series

长度: 500 mm - 1,017.9 mm

Pt.CP = 節距 M = 模數 Z = 齒數 品質 = 6h23 材質 = C45K DIN 1.0503 外觀 = 所有面向均研磨 齒部 = 經硬化並研磨﹐壓力角 a = 20°。螺旋方向右旋﹐螺旋角19° 31'42"。 累積節距誤差 GTf : 0.027 / 300 mm 相鄰節距誤差 fp(mm) : 模數 ≦ 3 ; 0.006﹐ 模數 > 3 ; 0.008

螺旋齿条
螺旋齿条
RH series

长度: 1,000, 960, 506.67, 500, 480 mm

螺旋齒條 Pt = 節距 = 6.66668.....M2 = 10.00002.....M3 = 13.33335.....M4 = 16.66669.....M5 = 20.00003.....M6 = 26.66670.....M8 = 33.33339.....M10 = 40.00006.....M12 M = 模數 Z = 齒數 品質 = 6h23 材質 = C45K DIN 1.0503 外觀 = 所有面向均研磨 齒部 ...

直齿齿条
直齿齿条
CHTGH-DIN5 series

长度: 480 mm - 1,000 mm

品質等級 DIN 5 系列 CHTGH-DIN5 斜齒齒研齒條 材料 S50C 右旋角 19°31'42" 硬度 HRC 50~55° 硬化處理後四面研磨與齒研 總齒距誤差:Fp /1000 ≦ 0.026 mm 室溫在攝氏25° 為準 CHTGH-DIN5斜齒齒研齒條,採用中碳鋼S50C,齒面經過熱處理後,齒面硬度達到HRC50~55度,再進行齒面研磨和四面研磨等工序,在恆溫25°c,齒條每米的總齒距誤差,可以精準控制在0.026mm以內。 採用德國DIN標準規範,右斜19°31'42""的設計,有利於齒條和齒輪行走時,嚙合更加順暢且低噪音,相較於直齒,同樣的模數大小,斜齒齒條扭力更高,干涉與摩擦更小,屬於極高度精密的傳動零件。 主要用在極高端CNC工具機,且機台必須處於溫控的環境下工作。

查看全部产品
Yuan Yi Chang Machinery Co., Ltd. (YYC)
直齿齿条
直齿齿条
CHTGH-DIN6 series

长度: 500 mm - 2,000 mm

CHTGH-DIN6 斜齒齒研齒條 系列 CHTGH-DIN6 斜齒齒研齒條 材料 S50C 右旋角 19°31'42" 硬度 HRC 50~55° 硬化處理後四面研磨與齒研 總齒距誤差: Fp /1000 ≦ 0.036 mm Fp /2000 ≦ 0.047 mm ( ≦ 0.024/1000 mm) CHTGH-DIN6斜齒齒研齒條,採用中碳鋼S50C,齒面經過熱處理後,齒面硬度達到HRC50~55度,再進行齒面研磨和四面研磨等工序,齒條每米的總齒距誤差,可以精準控制在0.036mm以內。 採用德國DIN標準規範,右斜19°31'42""的設計,有利於齒條和齒輪行走時,嚙合更加順暢且低噪音,相較於直齒,同樣的模數大小,斜齒齒條扭力更高,干涉與摩擦更小,屬於高度精密的傳動零件,齒條經過熱處理,鋼性高,耐磨耗,也可以在高扭力的需求下工作,齒面經過研磨,粗糙度為Ra0.8,運行順暢低噪音。 主要用在高端CNC工具機,目前最廣泛的應用在木工機、雷射切割機、彎管機、五軸加工機、椼架式軌道或機械手臂等行業。

查看全部产品
Yuan Yi Chang Machinery Co., Ltd. (YYC)
直齿齿条
直齿齿条
MHTG-DIN6 series

长度: 480 mm - 2,000 mm

MHTG-DIN6 斜齒齒研齒條 品質等級 DIN 6 系列MHTG-DIN6 斜齒齒研齒條 材料 SCM440 右旋角 19°31'42" 硬度 HRC 10~12° 四面研磨與齒研 總齒距誤差: Fp /1000 ≦ 0.036 mm Fp /2000 ≦ 0.047 mm ( ≦ 0.024/1000 mm) MHTG-DIN6斜齒齒研齒條,採用合金鋼SCM440,材料本身剛性高於中碳鋼,齒面沒有經過熱處理,直接進行齒面研磨和四面研磨等工序,齒條每米的總齒距誤差,可以精準控制在0.036mm以內。 採用德國DIN標準規範,右斜19°31'42""的設計,有利於齒條和齒輪行走時,嚙合更加順暢且低噪音,相較於直齒,同樣的模數大小,斜齒齒條扭力更高,干涉與摩擦更小。 屬於高度精密的傳動零件,適用於扭力低,輕負載但是高精密的需求。

查看全部产品
Yuan Yi Chang Machinery Co., Ltd. (YYC)
直齿齿条
直齿齿条
NST Series

长度: 499.5 mm - 1,017.8 mm

... Molinati NST系列精密齿轮齿条具有模块化节距Q6,可生产不同长度(499.5至1017.8毫米)和模块(1.5至6)的齿轮齿条,代表了硬化和研磨直齿齿条的国际标准。 齿形硬化是根据特定的参数进行的,整个生产过程受到监控,以确保为客户提供最大的质量和效率。 在直齿NST系列齿条上使用小齿轮,可以确保每个行业的工业机械快速、精确和无声的线性运动。 ...

斜齿齿条
斜齿齿条
DSC246 Series

长度: 500 mm - 1,000 mm

... 齿槽执行:感应淬火,磨削HRC 54-58。 齿形规格: 压力角 α=20°; 螺旋角 ß=19,528 螺旋方向= 右 FP 单螺距误差:模块 < 3,0: 0,006 /模块 ≥ 3,0: 0,008 Fp 总螺距误差: 莫利纳蒂 DSC246 系列精密齿条采用模块化节距 Q6,长度(500 至 1000 mm)和模数(1.5 至 6 mm)可变,代表了淬硬和磨削螺旋齿条的国际标准。 齿齧合淬火根据特定参数进行,整个生产过程都受到监控,以确保为客户提供最高质量和效率。 在 ...

斜齿齿条
斜齿齿条
DST Series

长度: 400, 500, 640, 650, 1,000 mm

... 齿槽执行:感应淬火,磨削HRC 54-58。 齿形规格: 压力角 α=20°; 螺旋角 ß=19,528 螺旋方向= 右 FP 单螺距误差:模块 < 3,0: 0,006 /模块 ≥ 3,0: 0,008 莫利纳蒂 DST 系列精密齿条采用 Q6 组合节距,长度(500 至 1000 毫米)和模数(1.5 至 6 毫米)可变,由于孔的位置使传动刚性更大,因此不同于淬火和磨削螺旋齿条的标准。 齿条淬火根据特定参数进行,整个生产过程都受到监控,以确保为客户提供最高质量和效率。 在 ...

直齿齿条
直齿齿条
SSF series

长度: 499.51 mm - 1,017.9 mm

... SSF 系列,具有成本效益的精度,适用于各种机构的应用。 基于材料 S45C 生产的直式机架,模量为 1.5 至 12.0,长度可达两米。 PHT 顶点精密机架非常适合需要在整个移动长度内最小间距误差的高精度应用。 直式机架提供各种设计和质量,广泛应用于工业机械。 √ 材料 S45C √ 直齿 √ 精细切割齿 √ 无热处理 √ 模量 1.5 至 12 √ 精细切割面。 ...

查看全部产品
PHT Vertex Precision Components Corporation
直齿齿条
直齿齿条
SSFH-G series

长度: 499.51 mm - 1,017.9 mm

... PHT 顶点精度 & #146; 的 SSFH-G 是一个地面精密机架和小齿轮. 该单元配有马齿或直齿。 本单元的车身由 S45C 材料制成,这是一种中等强度钢。 这种材料是用于轴螺栓, 钥匙, 机架和小齿轮, 等等. ...

查看全部产品
PHT Vertex Precision Components Corporation
直齿齿条
直齿齿条
SSFQ series

长度: 499.51 mm - 1,017.9 mm

... SSFQ 系列,具有高强度和耐久性的特点,长期使用。 基于材料 S45C 生产的直式机架,模量为 1.5 至 12.0,长度可达两米。 PHT 顶点精密机架非常适合需要在整个移动长度内最小间距误差的高精度应用。 直式机架提供各种设计和质量,广泛应用于工业机械。 √ 材料 S45C √ 直齿 √ 精细切割齿 √ 淬火处理 √ 模量 1.5 至 12 √ 精细切割面。 ...

查看全部产品
PHT Vertex Precision Components Corporation
直齿齿条
直齿齿条
DIN 5 - 50-55 HRC series

长度: 499.51 mm - 1,005.28 mm

... 用于连续安装的高精度研磨机架 直齿 研磨到 DIN 5h23,压力角 20° 侧面和底面 (Ra = 0.8) 材质:C45 热处理:仅在牙齿上感应硬化 (50-55 HRC) ...

查看全部产品
RECKON DRIVES INTERNATIONAL S.A.S.

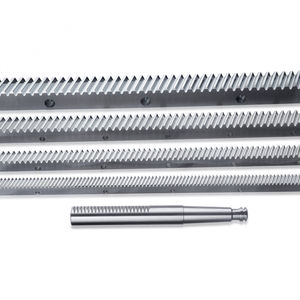

机加工齿条
机加工齿条

长度: 0 mm - 4,000 mm

直齿齿条
直齿齿条

长度: 499.51 mm - 1,017.9 mm

... MIJNO 生产从精密等级 ISO / DIN 9 到 ISO / DIN 5(具有研磨齿)和多种材料的高精度机架和小齿轮。 下面你会发现我们的 5 个机架。 所有这些产品都在 MIJNO 法国制造。 这些范围通常满足您对精密机架和小齿轮的大部分需求。 这些模型遵循方形部分,部分 = 10 x 模块,并符合行业标准(可互换)。 请点击下方的 “更多详情” 了解产品信息,并直接与我们联系 3D 图纸。 我们的研发部门随时为您提供帮助。 不要犹豫,联系 ...

查看全部产品
MIJNO

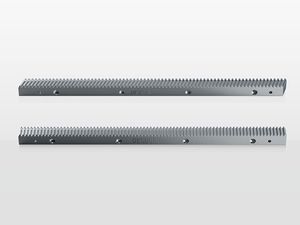

直齿齿条
直齿齿条
R9 series

长度: 300 mm

... 齿轮齿条系统能够将旋转运动转移到线性运动,并具有齿轮系统所期望的所有精度。 齿条由研磨过的硬化不锈钢或研磨过的不锈钢制成,有多种精度、节距和长度可供选择,还可以提供诸如平面、轴颈或定制端头等修改。也可提供滚齿的不锈钢和黄铜齿条。 齿条小齿轮可以是普通的,也可以是反齿隙的,还可以选择精度、节距、孔径大小、替代材料和涂层。 地面齿条可同时用于测量和驱动。一般来说,较小的节距(1毫米)适合测量,因为较小的小齿轮直径可以提供较高的线性分辨率。较大的节距(2毫米和2.5毫米)可提供更高的负载能力。对于大多数应用来说,齿条可以同时用于反馈和驱动;但是在非常精确的应用中,最好使用齿条的非驱动部分进行反馈,或者可以使用单独的齿条。滚刀式齿条更适合于成本是关键考虑因素的轻型驱动应用。 精密矩形齿条 矩形齿条1毫米到2.5毫米的圆周间距和0.3到1.0的模块,长度可达 ...

查看全部产品
Reliance Precision Limited/英国Reliance
直齿齿条
直齿齿条

长度: 50 mm - 3,000 mm

... GEARX品牌的齿轮齿条包括欧洲/美国标准的正齿轮齿条和螺旋齿条。齿轮齿条可以通过磨削或铣削加工。齿轮齿条广泛应用于数控机床、矿山设备、机器人、自动生产线、测量/检测仪器、木材设备、玻璃设备、激光设备、等离子设备、喷水设备及特殊用途。产品材质有钢、淬火钢、合金钢、铸铁、不锈钢、铝、青铜、黄铜等,除了库存的齿轮架,GEARX还提供按规格、图纸或样品定制的齿轮架。 齿轮架的范围。 模块:0.5-20 长度:3000mm以下 精密级。DIN 5, 6, 7, 8, 9, 10. ...

螺旋齿条
螺旋齿条
KKRHG1-100L

长度: 100 mm

... 模块 1-100 毫米地 面合金钢左手螺旋机架数量范围 1-910-2425-4950-99100 以上价格/单位 120.5415精确的技术数据。) 表 面类型平原 质量等级/材料商用/硬化合金钢 螺旋方向左 安 装孔数-安装孔尺寸-表 面宽度 (B) 8.00 库存长 度 (A) 100.00 间距高度 (D) 14.00 模块 1.0 压角 20.0° ...

螺旋齿条
螺旋齿条
MTECH®

长度: 250, 500, 1,000, 1,500, 2,000 mm

... MTECH®齿条有现货供应。它们以1000毫米为单位,质量为6,具有直齿或螺旋齿(19°31'42 "角的右螺旋),齿面感应淬火,完全研磨,具有标准的侧向安装孔,可以快速组装。 齿形是用与齿轮相同的轮廓制作的。这保证了产品的质量和整体应用的平稳运行。 MTECH®齿条具有以下技术特点: - 模块:从1到12 - 齿形:右螺旋(标准)或左螺旋,螺旋角为19°31'42"。根据要求,可以按照客户的需要制作不同的螺旋角。 - 材料:C45或42CrMo4 - 热处理:齿部感应淬火(50-55 ...

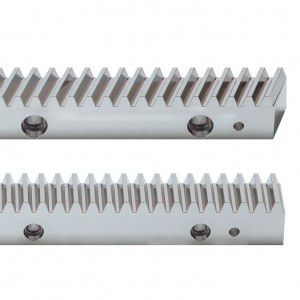

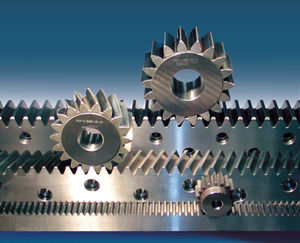

斜齿齿条
斜齿齿条

... 13 公制模块尺寸的特殊型机架和小齿轮,由不同材料组成,加上不同的热处理、质量水平和表面处理,可覆盖机架轴上超过 36.000 公斤的可升降重量。 倾头浮雕校正确保出色的网格平滑度。 Extra-High® 型齿的接触比超过 2(同时超过 2 个齿网,能够保证良好的啮合与减振性,缺乏噪音,平滑度,赫兹比压力和性能提高,以提供更高的扭矩和切向力),已经 从直版牙开始可用。 全圆角(在根部区域)和更大的宽度可以降低应力浓度,降低根部区域出现裂缝和破裂的风险,以及顶部的浮雕(在顶部区域),这两种改进都能够保证良好的网格化和更高的可靠性,同时在重负载下。 ...

斜齿齿条
斜齿齿条
UHPR series

长度: 1,000 mm

... Q3-质量级别 3 技术数 据:经亚特兰大标准的可热处理钢,采 用亚特兰大高性能硬 化工艺硬化,并 在硬化后四面研磨, 有效总间距误差(20°)签名 总间距误差 GTF 1000 ≤ 0,012mm 19°31'42 英寸螺旋和直齿系统 模块 5 至 12 长度 最大 1000 毫米。每个小齿轮接触进给力高达 409,0 kN Q5-质量等级 5 强线 技术数据: 根据亚特兰大标准 齿壳硬化并 研磨所有硬化后侧 带有有效总间距误差 (20°C) 总间距误差 ...

查看全部产品
ATLANTA

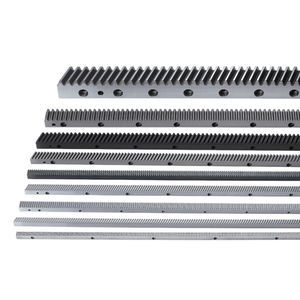

螺旋齿条
螺旋齿条

长度: 0.5 m - 2 m

... 齿条和小齿轮系统是线性轴驱动的主要构建单元。该系统由一系列标准的直线(直齿)、圆周间距和螺旋齿条和小齿轮组成。模块化设计允许将长度为0.5米至2米的齿条段端对端地连接在一起,实现标准组件的任何所需行程长度。 齿条和小齿轮部件有不同的材料、热处理和质量水平,以确保功率、精度和价格的正确平衡,满足应用要求。 特点 有六个质量等级可供选择,最高可达硬化和研磨(AGMA 13)。 九个标准模块,从模块1.0到10.0(直径节距,P,25.4到2.54)。 标准机架长度可达2.00米;通过端对端安装机架可轻松实现更长的行程长度 可以进行特殊/修改设计 预载的双小齿轮齿轮箱,以消除轴的反向间隙 ...

查看全部产品
Andantex USA Inc
螺旋齿条
螺旋齿条
MRGF,MRGFD series

... 硬化研磨机架 模块:1.5 — 3 长度:500mm 材质:SCM415 硬化:牙齿面积渗碳牙 洁度:研磨齿 等级:KHK R001 1 KHK 标准机架的最强度和最高精度。 仅对研磨齿部分进行渗碳,从而可以加工连接螺纹孔。 推荐配接小齿轮: MSGA,MSGB ...
