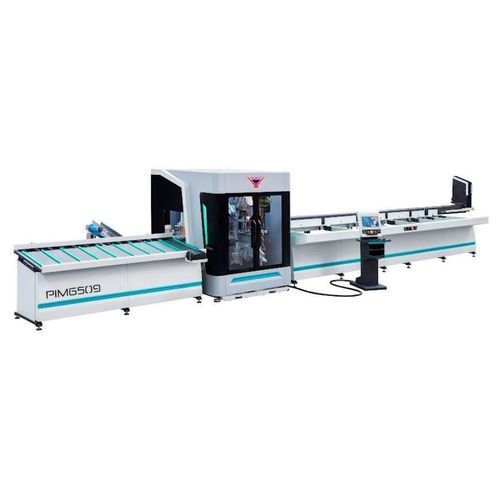

8轴加工中心 PIM 6509

卧式用于PVC11工具

产品信息
PIM 6509 是一台用于 PVC 型材（窗框和扇）加工的 8 轴 CNC 加工中心。可对型材四面进行加工：铣削、钥匙孔开口、排水槽、铰链孔与把手孔、标记以及锯切，支持铣削与切割同时作业。设备配备可装 7 根型材的自动上料输送机和 3 轴气动夹持器实现精确送料与定位。系统内置优化程序以降低材料损耗，并支持条码标识以便后续焊接与装配流程。

主要特性

• 8 轴伺服 CNC 控制，实现同步运动
• 自动化的上料、输送、定位、切割和转移单元
• 四面加工：铣削、钥匙孔、排水槽、铰链/把手孔、标记、锯切
• 3 轴气动夹持器用于精准操作
• 锯切时的水平与垂直夹紧
• 加工产能：2,200–2,400 米/8 小时
• 自动输送单元，装载量 7 根型材
• 伺服控制下切锯 Ø550 mm，角度可 30°–150° 调整
• 机上优化以最小化型材损耗
• 支持远程桌面连接以获取技术支持
• 兼容 CAD 的用户界面，Windows PC，15.6" 触摸 LCD
• 便于与 CNC 熔接、角部清理和拧螺丝设备集成
• 基于数据库的型材自动识别系统
• 自动润滑系统与 LED 内部照明

标准配置

• 共 11 件刀具（铣刀与钻头）
• 条码打印机
• 机器周围安全围栏
• 键盘与鼠标

可选配件

• 斜向切屑输送机
• 车间物流设备（见技术文档）
• 备用 Ø550 mm 锯片
• 备用刀头（见技术文档）
• VCE 4000 切屑抽吸装置

技术规格表
主轴 / 铣削转速：2,440 RPM
锯片转速：18,000 RPM
锯片直径 / 孔径：D: Ø550 mm · d: Ø30 mm
空气消耗 / 气动：250 L/min.
外形尺寸（宽 x 长 x 高）：279 x 1.344 x 231（单位以来源标注为准）
整机重量：3.650 Kg

特性 / 技术参数

• 8 轴 CNC 伺服控制系统
• 自动上料器容量：7 根型材
• 加工能力：2,200–2,400 走米 / 8 小时
• 3 轴气动夹持器用于定位
• 下切锯 Ø550 mm，角度 30°–150°
• 铣削与切割可同时进行
• 动态优化软件以最小化废料
• 配备 15.6" 触控监视器的 Windows 控制电脑
• 支持远程技术支持
• 自动润滑系统与 LED 内部照明
