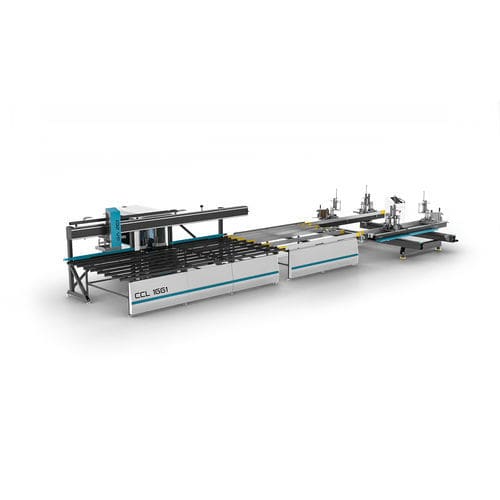

焊接和修边生产线 / 转角 CCL 1661

手动自动机器人

产品概述
CCL 1661 是一套 CNC 控制的 PVC 四角焊接与角部清洁流水线，集成焊接、冷却、机器人搬运与角部加工。DK 540 完成焊接后，框架自动送入冷却单元（SA 251）。机器人单元（SA 261）接取并旋转框架，将其送至 CNC 角部清洁机（CNC 609 或 CNC 611）进行角部清洁工序。

技术规格
电源：12 kW / 400V AC 3P PE 50/60 Hz。
主轴（铣刀）转速：6000 RPM
切割/旋转速度（锯）：18,000 RPM
刀片直径 / 孔径：D: Ø250 mm - d: 30/32 mm
风量 / 冷却液：150 L/min。
气压：6-8 bar
外形尺寸（长 x 宽 x 高）：2472 x 11725 x 207（以资料为准）
重量：3931 / 3776 kg

常规功能

• Yılmaz 定制型材清洁程序
• 手动和自动两种工作模式
• 自动识别窗扇与窗框型材
• 型材宽度与高度测量系统
• 11 套自动型材清洁刀具
• 彩色和白色型材分开清洁刀具
• 自动集中润滑系统
• 基于 Windows 的触摸屏操作界面
• 通过 USB 闪存传输型材程序
• 支持远程连接与技术支持
• 可移动控制面板
• 加工过程中可变速
• 加工能力：220 架 / 8 小时（配 CNC 609）或 270 架 / 8 小时（配 CNC 611）
• 屏幕可见报警与警示
• 相序控制与低压控制系统
• 可清洁四个角并通过自动旋转机器人实现产线末端转移
• 支持 2 轴或 4 轴自动运动
• 0.2 至 2.0 mm 焊接范围自动切换功能（Yılmaz 专用）
• 可与条码阅读器联动自动运行，或按输入尺寸手动运行
• 适用于 Lame 样式窗扇焊接
• 可在屏幕输入并保存焊接参数
• 特氟龙快速更换功能
• 可存储 1000 条型材配方
• 运行中处理时间监控
• 便于在焊接单元放置长型材
• 支持毫米或英寸操作模式
• SA 261 可旋转的最大正方形尺寸：2200 x 2200 mm（更大正方形在焊接时需手动旋转）

标准配件

• DK 540 四头焊接机
• SA 251 冷却单元
• SA 261 机器人机构
• CNC 609 角部清洁机
• CNC 611 角部清洁机
• 共计 11 件刀具：清洁锯、内刮刀和铣刀
• 毛刷式窗支撑台

可选配件

• CS 240 密封压装系统
• DK 540 Lame 窗扇焊接夹具套件
• DK 540 焊接夹具套件

产品视频
官方产品视频可用（YouTube）。

技术参数

• 型号：CCL 1661
• 控制：CNC 控制的四角焊接及清洁线；支持 2 或 4 轴运动
• 功率 / 消耗：12 kW / 400V AC 3P PE 50/60 Hz
• 刀具转速：6000 RPM（铣刀），18,000 RPM（锯）
• 刀片直径：Ø250 mm，孔径 30/32 mm
• 气源 / 冷却：150 L/min，6-8 bar
• 尺寸：2472 x 11725 x 207
• 重量：3931 / 3776 kg
• 产能：220 架 / 8 小时（CNC 609）或 270 架 / 8 小时（CNC 611）
• 自动化：集成 SA 251 冷却单元与 SA 261 机器人转运，型材识别与测量，USB 程序传输，远程支持
• 刀具：11 件自动型材清洁刀具，包括清洁锯、内刮刀和铣刀
