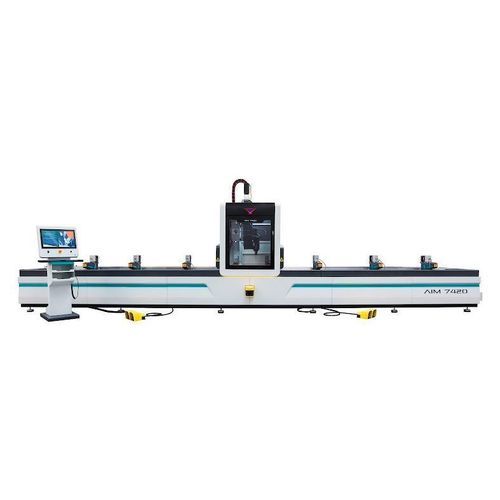

多功能切割和加工中心 AIM 7420

CNC数控用于铝制型材用于 PVC 型材

产品概述
AIM 7420是一款4轴CNC型材加工与切割中心，适用于铝型材、PVC型材、低碳合金及薄壁钢型材的加工。第4轴支持型材三面加工。双工位运行实现连续加工：一工位加工时，操作员准备另一工位。CAMPROX实现夹具的自动识别与定位。刀库可容纳最多11把刀具，包含Ø180 mm锯片。加工头周围的金属隔音柜提升操作者安全与噪音控制。

主要功能

• 4轴CNC运动，可在三面进行钻孔、开槽、倒角、锯切、攻丝与流动钻孔等工序。
• 双工位运行实现无间断加工（AIM 7420 型号）。
• 11位刀库，包括铣刀组与Ø180 mm锯片。
• AIM 7420T可选配带编码器主轴以实现M4–M10的流动钻孔与刚性攻丝。
• 通过CAMPROX实现夹具自动识别与定位。
• 加工单元周围的金属隔音柜用于降噪与安全防护。
• PLC控制的双输出刀具冷却单元及X、Y、Z轴的筒式润滑系统。
• AIM 7420标配8个气动型材夹具（AIM 4420为4个），可选配增加；2个气动支撑用于X方向复位。
• 21英寸彩色触摸屏，支持ISO 'G' 代码编程与USB程序导入。
• 支持远程技术支持与多语言界面。
• 3区场扫描器确保运行安全，机柜内带LED照明。

标准配置

• 用于CNC编程的CAMPROX软件。
• 编程用键盘和鼠标套件。
• 机器周边安全护栏。
• 8个气动型材夹具（AIM 7420）。
• 2个气动支撑。
• 机架内的排屑盘。

选配件

• 刀具、刀具夹持件和夹头套件。
• 用于IGES文件的CAD-EXTRACT软件。
• 自动刀具长度测量装置。
• 排屑输送皮带。
• 油雾吹除装置。
• 特殊锯片套件及备件锯片 Ø180 x 5 x d: Ø30 Z=45。
• 手持控制器。
• 可调夹持压力系统及4个附加夹具。
• 条码读取器。

技术规格
电源：18 kW / 400V AC 3P+PE / 50/60 Hz.
铣削主轴转速：3,000 RPM.
锯片主轴转速：20,000 RPM.
锯片尺寸：D: Ø180 x d: Ø30 mm.
冷却/气流：250 L/min.
气压：6–8 bar.
外形尺寸（LxWxH）：180 x 885 x 275.
产品重量：3810.0 kg.

技术特性

• 型号：AIM 7420 — 4轴CNC型材加工与切割中心。
• 用于连续加工的双工位自动切换。
• 含Ø180 mm锯片的11位刀库。
• CAMPROX自动夹具定位；AIM 7420标配8个气动夹具。
• AIM 7420T支持M4–M10流动钻孔与刚性攻丝。
• 21英寸彩色触摸屏；ISO 'G' 代码；USB导入。
• 安全：隔音柜与3区场扫描器。
• PLC控制刀具冷却、筒式润滑与LED照明。
