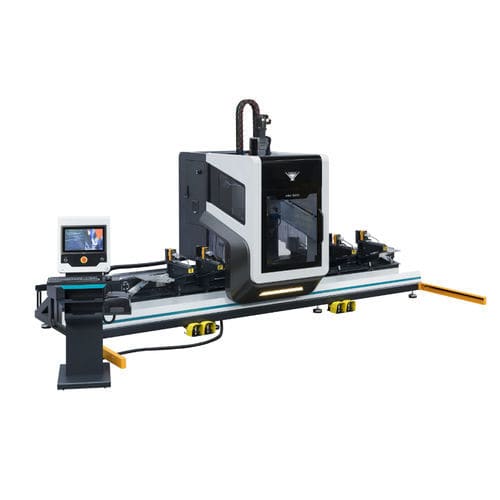

多功能切割和加工中心 AIM 3410 CBN

CNC数控用于铝制型材用于 PVC 型材

产品信息
AIM 3410 与 AIM 3410 CBN 为面向铝型材与 PVC 型材的 CNC 四轴加工中心，适用于铣削、锯切与复合加工。第四轴可实现型材三面加工。可移动的直列刀库（8 刀位）安装于加工头以缩短换刀时间。配备 Ø180 mm 锯片，适用于幕墙与型材切割作业。具有自动夹具识别与定位功能，移动式工作舱带透明聚碳酸酯观察窗并配备操作员防护栏，保证安全可视的作业环境。

主要特征

• 4 轴 CNC 运动控制，支持复杂型材加工
• 可移动直列刀库：8 刀位（7 刀铣刀 + 1 把锯片）安装于刀头
• 自动夹具识别与自动定位
• PLC 控制的喷雾式刀具冷却单元
• 标配 4 个自动夹具，稳固夹紧工件
• X 方向工件复位用气动支撑（标配 1 个，第二个为可选）
• X、Y、Z 轴卡式润滑系统
• 由 Yilmaz 工程团队开发的专用 CAM 程序
• 15 英寸彩色触摸屏；支持 USB 导入程序；标准 ISO G 代码编程
• 具远程技术支持能力及多语言界面
• 特殊隔音机柜（CBN 选项）及 LED 照明
• 坚固钢制机身结构与高动态性能龙门
• 可选手持控制器用于试运行验证

标配附件

• 编程用键盘与鼠标套件
• 机器周围安全隔离栅
• 4 个型材夹具
• 左侧 1 个气动支撑
• 机架内置切屑盘

可选附件

• 切削刀具、刀具夹、夹头及配件套装（示例：6 把刀 — 2× Ø5、1× Ø6、1× Ø8、1× Ø10、1× Ø12）
• 8 件 HSK F63 刀柄
• 夹头套装（例如：3× Ø5‑6、1× Ø7‑8、1× Ø9‑10、1× Ø11‑12）
• 模具高度套件（4 件）
• 右侧第二参考型材支撑（标准及机柜化版本可选）
• 自动刀具长度测量装置
• 特殊锯片套件
• 手持控制器
• CAMQUIX 四轴软件（CAMPROX）与 UNILINK ONBOARD 四轴接口软件
• AIM 3410 额外夹紧单元
• 条码读取器
• 电柜空调系统
• 机柜化版本：AIM 3410 CBN

技术参数

• 电源：11.5 kW / 25A / 400V AC 3P+PE / 50/60 Hz
• 铣削主轴转速：3,000 RPM
• 刀具/锯片转速：24,000 RPM
• 锯片尺寸：D Ø180 mm；孔径 Ø30 mm
• 空气消耗量：250 L/min
• 气源压力：6–8 bar
• 外形尺寸（厂家数据）：241 x 516 x 285
• 重量（配置）：1,850 kg / 1,430 kg
