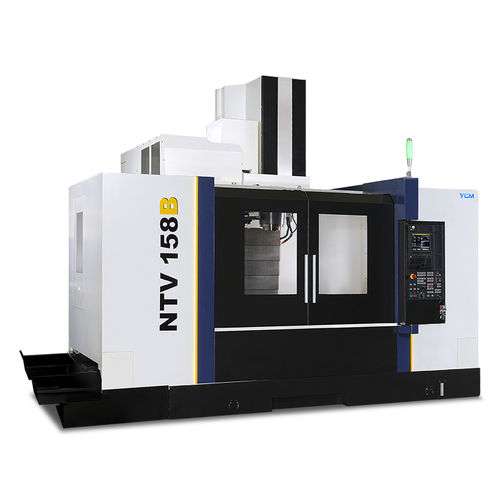

3轴CNC加工中心 NTV158B

立式HSK-100-A24工具

创新独特的底座T型结构设计 T型底座结构设计，有效缩小机台占地面积。 工作台全行程支撑，无悬垂现象，表现最佳动态水平精度。 大排屑双螺旋卷屑设计，有效提升排屑量。 结构设计使用FEM分析以及采用强韧耐久的米汉纳铸件，有效提升机台性能。 创新独特的底座T型结构设计 永进机械自制IDD直结式主轴 低噪音、无背隙以及振动问题。 主轴与马达采直结传动，提高主轴精度与寿命。 马达座油冷系统及主轴油冷系统，降低主轴热变异，有效提升加工精度。 采油气润滑系统，确保长期高速运转。 永进机械自制IDD直结式主轴 快速稳定之轴向运动 全行程采高刚性、高精度滚柱型线轨设计，确保轴向进给精度与耐久性。 轴向进给系统经预拉组装，并由伺服马达直结驱动，有效消除背隙及振动问题。 X轴采六滑块设计，鞍座全区域支撑，有效分散工作台负荷。 Y轴采三轨式设计，左右主轨外加中间副轨做支撑，有效吸收误差并提高支撑强度，维持良好动态表现。 节能环保概念 结构刚性透过FEM分析强化，达到设计最佳化。 轨道采滚柱线轨设计，低摩擦/低消耗特性，有效减少能源消耗。
