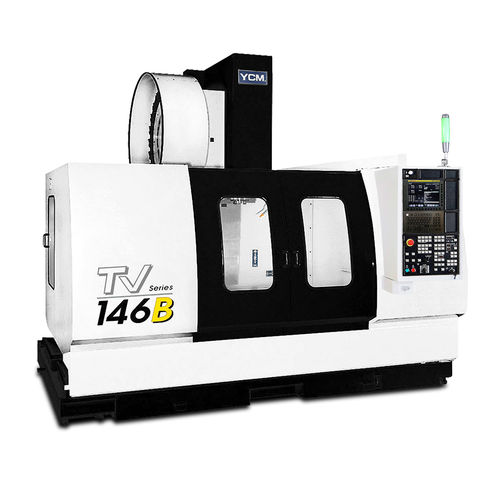

3轴CNC加工中心 TV146B

立式BT 5024工具

创新独特的底座T型结构设计 取得美国、中国及台湾的专利登录；采用高韧性强化米汉纳铸件，高刚性机体及轴向运动结构，表现最佳的动态水平精度及耐久性。 长距离 (X轴) 之滑轨置于固定组件 (底座) 之上。 短距离 (Y轴) 之滑轨置于长距离 (X轴) 之上。 工作台全行程支撑，无悬垂之现象。 底座为刚性最佳的T型结构，全行程可获得最佳动态水平。 创新独特的底座T型结构设计 进给系统采高刚性直结设计 X, Y, Z三轴一律采用硬轨配合低摩擦系数的Turcite-B经久耐用。 采用传统刮花技术，滑道接触承受面经过精雕细琢，精度优越持久。 宽广的滑道面，获得最佳的切削刚性。 X, Y, Z三轴马达与高精密级滚珠螺杆采用直结传动、预拉、无背隙、精度佳。 头部配重装置有引导杆，适合快速移动，确保最佳精度。 Y轴采四滑轨设计，工作台及鞍座可获得全支撑。 进给系统采高刚性直结设计 高速高马力主轴设计 主轴最高转速达6,000 rpm，最大主轴功率18.5 kW，二段齿轮变速，最大扭力达48.04 kgf-m。强力传动齿轮，精密研磨，配合油温冷却润滑，防止振动噪音产生。 主轴转速达10,000 rpm，主轴采用隔绝热源的直结设计 (IDD) ，搭配主轴油气润滑，可降低热变异，提高主轴之精度及延长主轴轴承寿命。最大主轴功率22 kW，无齿轮箱设计，高、低档采用主轴马达本身电气式换档，最大扭力达36.03 kgf-m。(选择功能) 主轴采用QUILL TYPE外围设计有循环冷却油路，配合油温控制器，确保主轴头、齿轮、轴承等整个头部达到〝恒温〞的最好状况，同时维持机器最佳加工精度。 主轴采用精密级斜角滚珠轴承 (轴承内径100 mm，轴承座外径200 mm) ，有良好的轴向与径向刚性，适合重切削。
