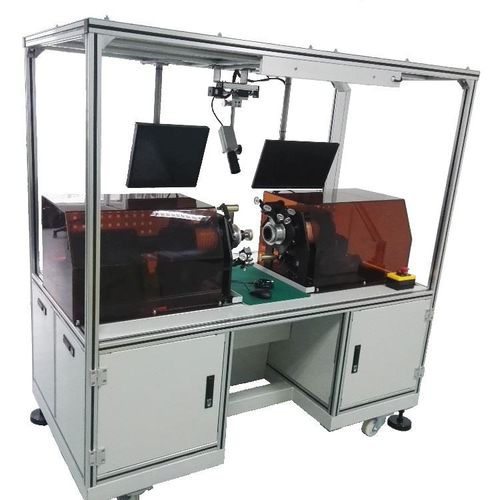

光纤绕环机 OFCW01V2.2

自动

OFCW01V2.2型四极光纤绕线机是专门为采用四极绕线法绕制光纤线圈而设计的设备。它可用于生产各种不同规格的4极绕线的纤维线圈产品。该设备经过多代更新和工程设计，操作简单，控制精度高，自动化程度高，适用于低、中精度的纤维线圈产品的缠绕。 设备特点 1.结构设计与四极对称绕线法完全匹配，绕线过程简单、方便。 2.运行稳定，外观简洁美观。 3.操作准确，自动化程度高，采用精密的伺服运动控制系统和PLC控制系统。 4.通过图像采集和显示系统，操作简单、方便。 5.采用在线张力闭环反馈系统，卷绕过程中张力稳定，产量高。 6.收卷过程中自动记录各种数据，包括张力、速度、长度、圈数、层数。 规格 1.自适应收卷-纤维直径范围：Ø0.08mm～Ø0.25mm 2.适应性纤维卷立外径范围：≤120mm 3.适应性纤维线圈站立宽度范围:≤50mm 4.绕线速度:≤50 r/min 5.张力控制范围:5g～50g 6.张力波动范围:±1g 7.转动精度:0.01转 8.设备尺寸（长×宽×高）：1800mm×900mm×1850mm 9.总重量:800公斤
